Λεπτομέρειες:

Τόπος καταγωγής: Χενάν, Κίνα
Μάρκα: TIMAC, TIMEWAY
Αριθμό μοντέλου: BL-500C/2000

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: $15,000.00/sets 1-2 sets
Συσκευασία λεπτομέρειες: Ξύλινη θήκη (μπορεί να αφαιρεθεί)
Δυνατότητα προσφοράς: 300 σύνολο/σύνολα ανά Μήνας
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Μέγιστο μήκος του εργασιακού υλικού (mm): 2000 Περιοχή ταχύτητας σπινδέλου (rpm): 36 - 1600 στροφές/ώρα
Ικανότητα επεξεργασίας: Ελαφρύ καθήκον πλάτος του κρεβατιού (mm): 400
Τύπος: Οριζόντια Δύναμη κινητήρα σπινδέλου ((kW): 7.5
Τετάρτη: 3ph-380V, 50HZ Μέγεθος (L*W*H): 3632x975x1270 χιλιοστά
Βάρος (kg): 2500 κιλά Εγγύηση: 1 έτος
Βασικά σημεία πώλησης: Ανταγωνιστική τιμή Τύπος εμπορίας: Συνηθισμένο προϊόν
Έκθεση δοκιμής μηχανής: Παροχή Ελέγχος εξόδου με βίντεο: Παροχή
Εγγύηση βασικών εξαρτημάτων: 1 έτος Μέγιστη διάμετρος του εργασιακού αντικειμένου: 710mm
Μέγιστη διάμετρος στρογγυλών ράβδων: 300 χιλιοστά Μέγιστο μήκος του κομματιού προς κατεργασία: 2000 χιλιοστά
Στρογγυλή διάμετρος τρύπας: 105mm Σειρές ταχύτητας αξόνων: 36-1600 στροφές ανά λεπτό (12 βήματα)
Διαγώνιο ταξίδι φωτογραφικών διαφανειών: 320 χιλιοστά Πάνω διαδρομή διαφάνειας: 145 χιλιοστά
Διαμήκη διαδρομή του φορτηγού: 2000 χιλιοστά Μέγεθος τμήματος εργαλείου: 25X25MM
Επεξεργασία νήματος: Τύπος Υπόθεση: Νέο
Στρίψιμο σπινδέλου ((mm): 105 Εφαρμόσιμες βιομηχανίες: Καταστήματα επισκευής μηχανημάτων, εγκαταστάσεις κατασκευής, λιανική πώληση, ενέργεια & να εξαγάγει
Τοποθεσία αίθουσας επίδειξης: Καναδάς, Γαλλία, Γερμανία, Βραζιλία, Περού, Ινδία, Μεξικό, Ρωσία, Μαρόκο, Κένυα, ΗΑΕ, Κολομβία, Ρουμ Βασικά συστατικά: Ρουλεμάν, αντλία, εργαλείο, μηχανή, κιβώτιο ταχυτήτων
Μαξ. Στροφή μήκους (mm): 1950 χιλ. Έτος: 2021
Λιμάνι: Λιμάνι της Κίνας

Περιγραφή προϊόντων

Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 0
Περιγραφή των προϊόντων
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 1
Τρι-παγκόφτης
Κέντρο διαβίωσης
Δοκίμαση με 4 σαγόνες
Εναρμονισμένο σύστημα στροφής
Πίνακα προσώπου
Στρίψιμο
Κέντρο νεκρό
Κρατητής εργαλείων ταχείας αλλαγής
Διάταξη καταδίωξης νήματος
Ψηφιακή ανάγνωση 2/3 άξονα
Προστασία από ψεκασμό
Κάλυψη Chuck
Πυροβόλο με λάδι
Κάλυψη βρόχου
Φως εργασίας
Κάλυψη στύλου εργαλείου
Σύστημα ψύξης
Πίνακα οδήγησης
Σταθερή ξεκούραση
Ακολουθήστε την ανάπαυση
Αλλαγή ταχυτήτων
Μειωτικό μανίκι
Φρένο ποδιού
Πυροσβεστήρες θεμελιώδους κατασκευής
Τεχνουργείο και εργαλεία
Εγχειρίδιο λειτουργίας
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 2
Προδιαγραφές
Μονάδα
BL-500B
BL-660B
BL-800B
Μαξ. Γύρνα στο κρεβάτι.
χμ
500
660
800
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο.
χμ
300
420
560
Μαξ. Γύρνα πάνω από το κενό.
χμ
710
870
1000
μήκος διαχωρισμού
χμ
240
240
240
Απόσταση μεταξύ των κέντρων
χμ
750/1000/1500/2000/3000
750/1000/1500/2000/3000
2000/3000
Μέγιστο μήκος στροφής
χμ
700/950/1450/1950/2950
700/950/1450/1950/2950
1850/2850
Διάτρηση σπινθήρα
χμ
Φ105
Φ105
Φ105
Σπονδυλικός σπινθήρας
-
Φ113, 1:20
Φ113, 1:20
Φ113, 1:20
Πύργος σπινθήρα
-
Αριθμός ISO 702/II8
Αριθμός ISO 702/II8
Αριθμός ISO 702/II8
Πεδίο ταχύτητας σπινθήρα (βήματα)
στροφές
36-1600 (12)
36-1600 (12)
30-1400 (12)
Πάνω διαδρομή διαφάνειας
χμ
145
145
145
Διασταυρούμενη οδική διαδρομή
χμ
320
310
320
Μέγεθος τμήματος εργαλείου
χμ
25x25
25x25
25x25
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ
m/min
50HZ: 1.9; 60HZ: 2.3
50HZ: 1.9; 60HZ: 2.3
50HZ: 1.9; 60HZ: 2.3
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z
m/min
50HZ: 4.5; 60HZ: 5.4
50HZ:4.5; 60HZ: 5.4
50HZ: 4.5; 60HZ: 5.4
Πεδίο τροφοδοσίας στον άξονα Χ
mm/r
0.027-1.07 (65)
0.027-1.07 (65)
0.027-1.07 (65)
Πεδίο τροφοδοσίας στον άξονα Z
mm/r
0.63-2.52 (65)
0.63-2.52 (65)
0.63-2.52 (65)
Μετρικές κλωστοϋφαντουργικές ίνες
χμ
1-14 (22)
1-14 (22)
1-14 (22)
Διάλογος νήμων (ειδών)
ΤΠΙ
28-2 (25)
28-2 (25)
28-2 (25)
Διάλογος νημάτων μονάδων (είδη)
MP
0.5-7 (18)
0.5-7 (18)
0.5-7 (18)
Διάστημα διαμετρικών νήμων (είδη)
ΔΠ
56-4 (24)
56-4 (24)
56-4 (24)
Διάμετρος πτερύγιας ουράς
χμ
Φ75
Φ75
Φ90
Ταξίδι με φτερούγες
χμ
150
150
150
Στενές φτερούγες από ουρά
-
ΜΤ5
ΜΤ5
ΜΤ5
Κύρια ισχύς κινητήρα
kw
7.5
7.5
7.5
Δύναμη κινητήρα ταχείας τροφοδοσίας
kw
0.3
0.3
0.3
Δύναμη κινητήρα αντλίας ψυκτικού
kw
0.12
0.12
0.12
μήκος μηχανής
χμ
2382/2632/3132/3632/4632
2382/2632/3132/3632/4632
3365/4365
πλάτος της μηχανής
χμ
975
975
1340
Υψόμετρος μηχανής
χμ
1270
1450
1490
Βάρος της μηχανής
χιλιόγραμμο
2050/2100/2300/2500/2900
2150/2200/2400/2600/3000
3000/3200
Λεπτομέρειες μηχανής
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 3


Η σειρά στροφή κενού κρεβατιού είναι κατάλληλη για όλα τα είδη των εργασιών στροφής, όπως εσωτερική και εξωτερική στροφή, στροφή κωνική, και άλλα περιστροφικά μέρη στροφή, το τέλος του προσώπου στροφή,Επίσης γυρίζει κάθε είδους κοινό νήμα: Inch, Metric, Module και D.P. εκτελούν τρυπήσεις, στρογγυλοποιήσεις, χτυπήματα και ανοίγματα αυλών.

Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 4
Πηγαίνετε να δείτε.

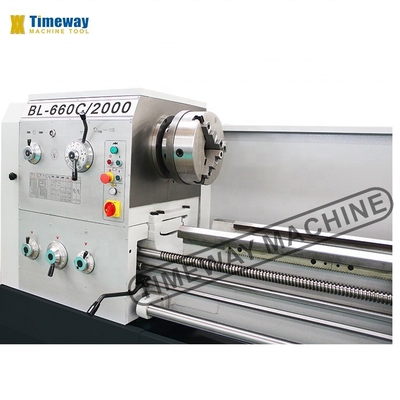

>> Τυπικό τρι-παγκόφιο ελαστικό, γρήγορη συμπίεση του εργασιακού μερίδιου.
>> Διατίθεται ψηφιακή ανάγνωση 2/3 άξονα (DRO).
Ο φρουρός Τσακ είναι διαθέσιμος.
Πηγαίνετε να δείτε.
>> Το κρεβάτι με πλευρά είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο.
>> Οι σιδηροτροχιές καθοδήγησης είναι σκληρυμένες και αθλιωμένες, και η σκληρότητα είναι έως HRC52.

Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 5
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 6
Πηγαίνετε να δείτε.
>> Αυτόματη τροφοδοσία και ταχεία τροφοδοσία στον άξονα X/Z από ένα λαβή.

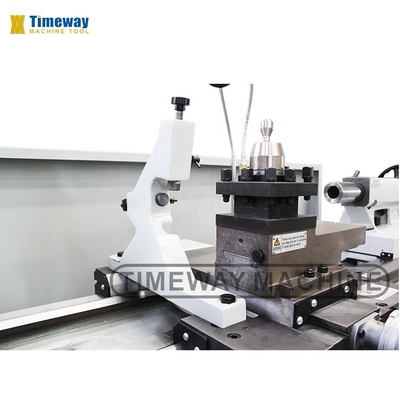

>> Τύπος ΗΠΑ, Τύπος Ευρώπης,Ιταλικός τύποςεπιλογή θέσης ταχείας αλλαγής εργαλείου·
Πηγαίνετε να δείτε.

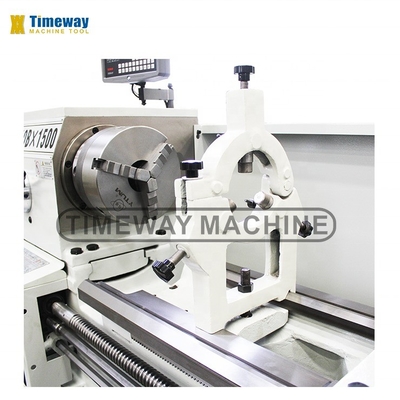

>> Η σταθερή ανάπαυση και η συνέχεια της ανάπαυσης είναι τυποποιημένες για το πλατό στρώμα στροφής.
>> Η χειροκίνητη σχοινιά μπορεί να κλείσει και να χαλαρώσει γρήγορα.
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 7
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 8
Πηγαίνετε να δείτε.
>>Η συσκευή μεγέθους είναι διαθέσιμη, έτσι ώστε η άμαξα να μπορεί να συνειδητοποιήσει την αυτόματη στάση στην κατεύθυνση Z.
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 9

Δοκιμή - στρογγυλότητα και κυλινδρικότητα:

Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm

Δοκιμή - κατακόρυφη:

Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm

Δοκιμή - τραχύτητα:

Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 10
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 11
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 12

Δοκιμή περιστροφής νήματος:

Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 13
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 14
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 15

Συμπληρωματικά μέρη δοκιμής(μόνο για οριζόντιο γρανάζιο CNC):

Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 16
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 17
Γιατί να Επιλέξετε Εμάς
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 18
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 19
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 20
Μηχανές μετατροπής για την επεξεργασία τυπικών νήμων 21
Ρενίσαου (μόνο για οριζόντιο γρανάζιο CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
