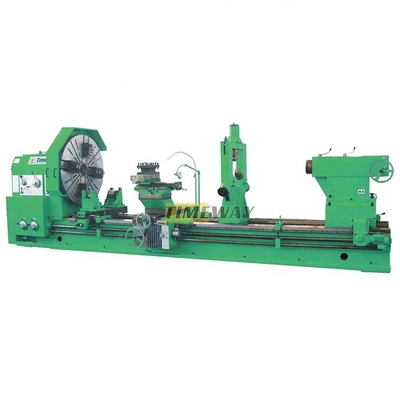

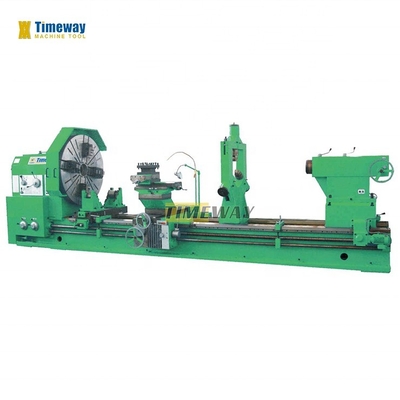

2022 βαρύ φορτίο οριζόντιο στρογγυλοτροχείο με πλάτος 1100 mm και μήκος 11800 mm.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timac |
| Αριθμό μοντέλου: | ΑΛ-1800 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $150,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 11800 | Περιοχή ταχύτητας σπινδέλου (rpm): | 3.15 - 315 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 1100 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 30 |
| Τετάρτη: | 220V/380V | Μέγεθος (L*W*H): | 15120x2330x2480 |
| Βάρος (kg): | 20000 KG | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Τύπος εμπορίας: | Άλλα |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ταλάντευση πέρα από το κρεβάτι: | 1800 χιλιοστά |
| Γυρίστε την άμαξα.: | 1450mm | Μέγιστο μήκος του κομματιού προς κατεργασία: | 12000mm |
| Μέγιστο μήκος στροφής: | 11800mm | Έκταση guideway: | 1100 |
| Μέγιστο βάρος του εργασιακού υλικού: | 16t | Μύτη αξόνων: | Α2-15 |
| Ο άξονας άντεξε: | 100 | Τρύπα σφαιριδίου: | Μετρική 140 |
| Πεδίο ταχυτήτων σπινθήρων: | Προσέγγιση: 3.15-315, αντιστροφή: 3.5-291 | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 100 | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής |
| Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Σαουδική Αραβία, Πακιστάν, Ινδία, Χιλή, ΗΑΕ, Νιγηρία, Αυστραλία | Βασικά συστατικά: | Μηχανή, κιβώτιο ταχυτήτων |
| Μαξ. Στροφή μήκους (mm): | 11800 mm | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
1Η σειρά αυτή οριζόντιου ελαστικού είναι κατάλληλη για την επεξεργασία μεγάλων μεγεθών τμήματα χύτευσης, χάλυβα και μη σιδηρούχων μετάλλων.βαρετό και φωλιά, και μπορεί να στρέψει διάφορα εσωτερικά και εξωτερικά νήματα, όπως μετρικά, ίντσες, μοδίους και διαμετρικά.
2Το μηχάνημα έχει στερεό σώμα, ισχυρή ακαμψία, υψηλή ισχύ, ευρύ εύρος ταχυτήτων και ικανότητα υψηλής ταχύτητας και ισχυρής κοπής.το σφάλμα βαθμού κυλίνδρου δεν είναι μεγαλύτερο από 0.05 mm σε μήκος μέτρησης 300 mm.
3Το κρεβάτι είναι κατασκευασμένο από χυτοποιημένο δομικό κρεβάτι.
στην επιφάνεια οδηγήσεως διακίνησης, υιοθετείται η τεχνολογία της πλακέτας-οδήγησης κατά της σάρωσης,και τα δυναμικά χαρακτηριστικά, όπως ο συντελεστής αποσβέσεως τριβής, βρίσκονται σε βέλτιστη κατάσταση, αποφεύγοντας έτσι την εμφάνιση σάρωσης χαμηλής ταχύτητας.Το κουτί σφινδάλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπισή του κέντρου του σφινδάλουΓια να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.βελτίωση της ακρίβειας και αύξηση της ακαμψίας.
4Τα γρανάζια του κεφαλιού σβήνονται και γείτονται για να εξασφαλίζεται ακριβής μετάδοση και χαμηλός θόρυβος.
Η μέθοδος αυτή έχει ως αποτέλεσμα την υψηλή θερμοκρασία, τη χαμηλή θερμική παραμόρφωση και την υψηλή ακρίβεια, γεγονός που επιτρέπει στο σπιντέλο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας λειτουργίας.
5.Η διάμετρος τρύπας του σπινδέλου είναι Φ100mm, και υιοθετεί τον τύπο σύνδεσης μύτης σπινδέλου A2-15, η ακρίβεια εκτόξευσης του σπινδέλου είναι καλύτερη.

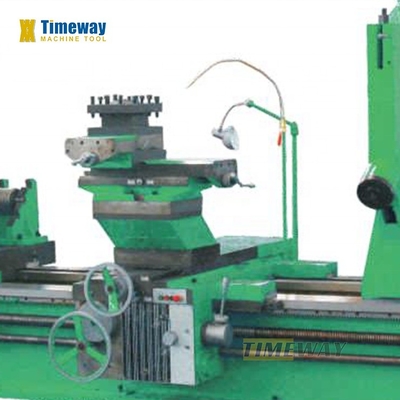

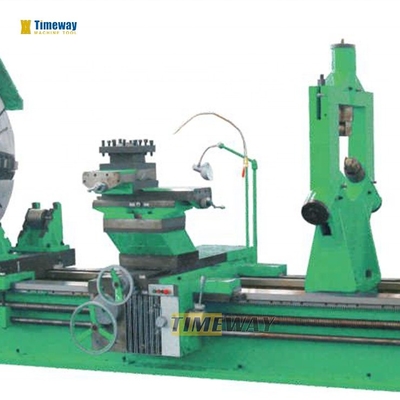

6.Το μηχάνημα μπορεί να χρησιμοποιηθεί για να κόψει τη σύντομη κωνική επιφάνεια από την κορυφή εργαλείου πόστο, και η μακρά κωνική επιφάνεια μπορεί να περιστραφεί από την κορυφή εργαλείου πόστο και τη διαμήκη τροφοδοσία μαζί
7Υψηλή ισχύς, υψηλή ακαμψία και ευρύ εύρος ταχυτήτων για υψηλή ταχύτητα και ισχυρή κοπή, εύρος ταχυτήτων 3,15-315rpm με 33 ταχύτητες.
8Το μηχάνημα είναι ένα βαρύ μηχάνημα με μέγιστη χωρητικότητα φόρτωσης 16 τόνων, προαιρετικά μπορεί να είναι 20 τόνους, υιοθετεί ευρείες ορθογώνιες γραμμές καθοδήγησης με καλή σταθερότητα και ακαμψία, πλάτος κρεβατιού είναι 1100mm.

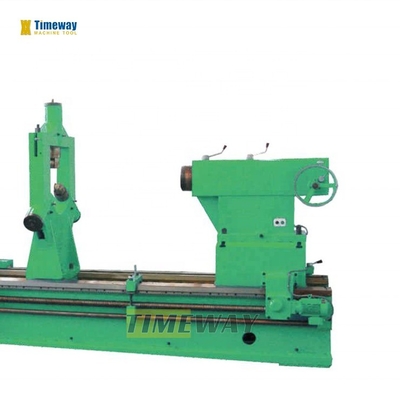

9Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
10.Το εργαλειομηχανικό εξοπλισμένο με ηλεκτρικό κινητό σχοινί, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποτελεσματικότητα της εργασίας
1Η σειρά αυτή οριζόντιου ελαστικού είναι κατάλληλη για την επεξεργασία μεγάλων μεγεθών τμήματα χύτευσης, χάλυβα και μη σιδηρούχων μετάλλων.βαρετό και φωλιά, και μπορεί να στρέψει διάφορα εσωτερικά και εξωτερικά νήματα, όπως μετρικά, ίντσες, μοδίους και διαμετρικά.
2Το μηχάνημα έχει στερεό σώμα, ισχυρή ακαμψία, υψηλή ισχύ, ευρύ εύρος ταχυτήτων και ικανότητα υψηλής ταχύτητας και ισχυρής κοπής.το σφάλμα βαθμού κυλίνδρου δεν είναι μεγαλύτερο από 0.05 mm σε μήκος μέτρησης 300 mm.
3Το κρεβάτι είναι κατασκευασμένο από χυτοποιημένο δομικό κρεβάτι.
στην επιφάνεια οδηγήσεως διακίνησης, υιοθετείται η τεχνολογία της πλακέτας-οδήγησης κατά της σάρωσης,και τα δυναμικά χαρακτηριστικά, όπως ο συντελεστής αποσβέσεως τριβής, βρίσκονται σε βέλτιστη κατάσταση, αποφεύγοντας έτσι την εμφάνιση σάρωσης χαμηλής ταχύτητας.Το κουτί σφινδάλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπισή του κέντρου του σφινδάλουΓια να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.βελτίωση της ακρίβειας και αύξηση της ακαμψίας.
4Τα γρανάζια του κεφαλιού σβήνονται και γείτονται για να εξασφαλίζεται ακριβής μετάδοση και χαμηλός θόρυβος.
Η μέθοδος αυτή έχει ως αποτέλεσμα την υψηλή θερμοκρασία, τη χαμηλή θερμική παραμόρφωση και την υψηλή ακρίβεια, γεγονός που επιτρέπει στο σπιντέλο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας λειτουργίας.
5.Η διάμετρος τρύπας του σπινδέλου είναι Φ100mm, και υιοθετεί τον τύπο σύνδεσης μύτης σπινδέλου A2-15, η ακρίβεια εκτόξευσης του σπινδέλου είναι καλύτερη.
6.Το μηχάνημα μπορεί να χρησιμοποιηθεί για να κόψει τη σύντομη κωνική επιφάνεια από την κορυφή εργαλείου πόστο, και η μακρά κωνική επιφάνεια μπορεί να περιστραφεί από την κορυφή εργαλείου πόστο και τη διαμήκη τροφοδοσία μαζί
7Υψηλή ισχύς, υψηλή ακαμψία και ευρύ εύρος ταχυτήτων για υψηλή ταχύτητα και ισχυρή κοπή, εύρος ταχυτήτων 3,15-315rpm με 33 ταχύτητες.
8Το μηχάνημα είναι ένα βαρύ μηχάνημα με μέγιστη χωρητικότητα φόρτωσης 16 τόνων, προαιρετικά μπορεί να είναι 20 τόνους, υιοθετεί ευρείες ορθογώνιες γραμμές καθοδήγησης με καλή σταθερότητα και ακαμψία, πλάτος κρεβατιού είναι 1100mm.
9Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
10.Το εργαλειομηχανικό εξοπλισμένο με ηλεκτρικό κινητό σχοινί, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποτελεσματικότητα της εργασίας
Προδιαγραφές | Μονάδα | ΑΛ-1800 |
Γύρνα στο κρεβάτι. | χμ | 1800 |
Γυρίστε την άμαξα. | χμ | 1450 |
Μέγιστο μήκος του εργαστηρίου | χμ | Διάταξη αριθ. |
Μέγιστο μήκος στροφής | χμ | 2800/3800/4800/5800/7800/9800/11800 |
Διάστημα οδήγησης | χμ | 1100 |
Μέγιστο βάρος του εργαστηρίου | t | 16 |
Πύργος σπινθήρα | - | Α2-15 |
Διάτρηση σπινθήρα | χμ | 100 |
Τρύπα σφαιριδίου | - | μετρική 140 |
Πεδίο ταχυτήτων σπινθήρων | r/min | Προσέγγιση: 3.15-315, αντιστροφή: 3.5-291 |
Αριθμός ταχυτήτων σπινδέλου | βήματα | Προσέγγιση: 21, αντιστροφή: 12 |
Διαμήκη και διασταυρούμενη | είδη | 56 |
Τροφή ανά στροφή | mm/r | μήκος κατά μήκος:0.1-12, σταυρό:0.05-6, κορυφή εργαλείου: 0.025-3 |
Αριθμός και εύρος της μετρικής κλωστή | χμ | 1-120 (44) |
Αριθμός και εύρος νήματος εκατοστών | ΤΠΙ | 28-1/4 (31) |
Αριθμός και εύρος της κλωστής της μονάδας | MP | 0.5-60 (45) |
Αριθμός και εύρος διασταύρωσης νήματος | ΔΠ | 1/2-56 (38) |
Απόσταση από το ελαστικό και το επίπεδο του εργαλείου | χμ | 53 |
Πεδίο κυματισμού του στύλου εργαλείου | ° | ± 90 |
Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 900 |
Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 360 |
Μέρος της ράβδου εργαλείου | χμ | 50x50 |
Ταξιδιωτική διαδρομή του σταθμού εργαλείων (ανά στροφή των πινάκων) | χμ | 0.05 |
Διά. από φτερούγες | χμ | 260 |
Ταξιδεύσεις πτερύγων | χμ | 300 |
Τρυπές τρύπες από φτερούγες | - | Μετρική 80 |
Κύρια ισχύς κινητήρα | kw | 30 |
Διάρκεια | χμ | 6120/7120/8120/9120/11120/13120/15120 |
Διάμετρο | χμ | 2330 |
Υψόμετρο | χμ | 2480 |
ΤΑ ΣΤΑΝΤΑΡΙΚΑ ΕΧΡΙΑ: | ΕΠΙΘΥΜΑΤΙΚΑ εξαρτήματα: |
4 σαγόνες ανεξάρτητη βαρύτητας, Καθημερινή ξεκούραση, Σκοτώθηκε το κέντρο. 4-στοιχείο εργαλείων σταθμού, σύστημα ψύξης, Φωτήρα εργασίας, Ηλεκτρική μετακίνηση το κροταφικό, Εργαλεία και εργαλειοθήκη, Εναρμόνιση σφήνας και μπουλόνια, Εγχειρίδιο λειτουργίας (Αγγλικά) | Πίνακα προσώπου, 2 ή 3 άξονες DRO, Τσακ φύλακα, Προστάτης εργαλείων, Οπίσθια προστατευτική συσκευή. Υποστήριξη κυλίνδρων, Συσκευή άλεσης |
