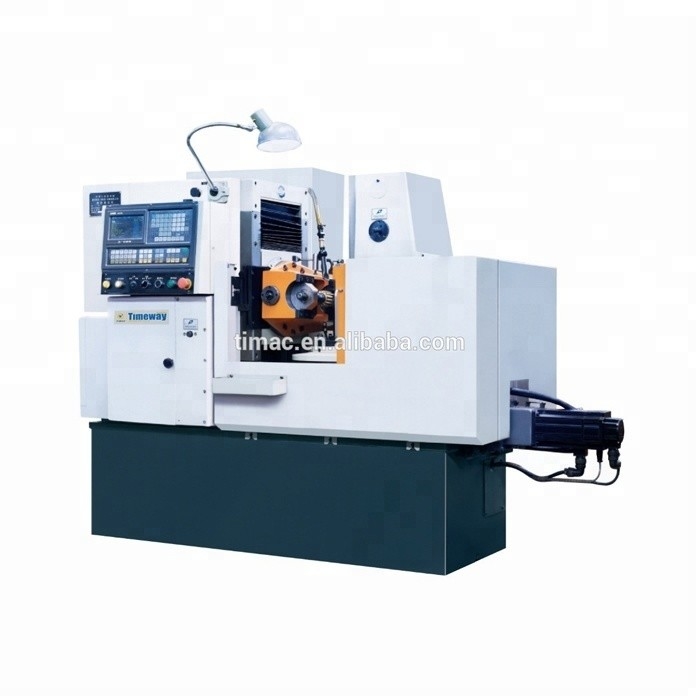

Ηλεκτρονική μηχανή CNC για το χτύπημα γρανάζων GH-200CNC1/2 για μέγιστο.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timac |
| Πιστοποίηση: | ISO9001 CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια από ξύλο |
| Δυνατότητα προσφοράς: | 200 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| CNC ή όχι: | ΚΑΤ | Υπόθεση: | Νέο |
|---|---|---|---|
| Τύπος: | Μηχανή διεύρυνσης με φρέζα εργαλείων | Τετάρτη: | 380V/50Hz |
| Μέγεθος (L*W*H): | 1740*1150*1570mm | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Σύμφωνα με των πελατών απαιτήστε | Τύποι επεξεργασίας: | Μεταλλικά για την κατασκευή τροχιακών μηχανών |
| Μαξ. μονάδα των γρανάζων: | 4 χιλιοστά | Μέγιστη ταχύτητα της επιφάνειας εργασίας: | 25 στροφές ανά λεπτό |
| Ταχύτητα σφαιριού στρογγυλοποίησης: | 70-365 ((8 βήματα) | Μέγιστη γωνία περιστροφής της κεφαλής στροφής: | ± 45 βαθμοί |
| Σύστημα ελέγχου: | GSK 980TD ή προαιρετικό | Μέγιστη διάμετρος και μήκος της γωνίας: | 110*110 χιλιοστά |
| ΤΥΠΟΣ ΜΗΧΑΝΗΣ: | Οριζόντια δομή | Μέγιστη διάμετρος του εργασιακού αντικειμένου: | 200 χιλιοστά |
| Βάρος: | 2000 kg/2250 kg | Δύναμη: | Δυναμικότητα 4.3Kva |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Μηχανή χειρισμού χειριστικών εργαλείων μικρού τύπου (X και Z άξονας)
GH-200CNC1 GH-200CNC2
Σύνοψη μηχανής
Το μοντέλο GH-200CNC1 είναι ένα άξονα CNC, ο άξονας ελέγχου του: άξονας X - ακτινοβολία κίνησης τροφοδοσίας.Έχει σχεδιαστεί για την κοπή κυλινδρικών σπορ & ελικοειδείς γρανάζια και wormwheels με αυτόματη μέθοδο τροφοδοσίαςΤο εργαστήριο του μηχανήματος υιοθετεί διπλή εκκίνηση ζιζανιοειδούς γρανάζια, έτσι ώστε να έχει υψηλή απόδοση.όπως μοτοσυκλέτα και μίνι λεωφορεία για την παραγωγή σε παρτίδες με τη μέθοδο λειτουργίας αυτόματου κύκλου καθώς και μόνο με μία εγκατάσταση κατά τη διάρκεια της κοπής του εργαστηρίου.
Το μοντέλο GH-200CNC2 μηχάνημα κοπής γρανάζια είναι 2-άξονα CNC ένα, οι άξονες ελέγχου του: X-άξονας - ακτινική κίνηση τροφοδότησης, Z-άξονας κίνηση τροφοδότησης.Τεχνουργήματα κορώνας και ελαφρώς κωνικά κινούμενα μεθόδους τροφοδοσίας με ακτινοβολία, κλπ.
Δυναμικότητα και χαρακτηριστικό
1Με κατακόρυφη σχεδίαση, το τραπέζι εργασίας μπορεί να κινείται ως ακτινοβολία κίνηση τροφοδοσίας.
2Το ηλεκτρικό σύστημα υιοθετεί το σύστημα CNC GSK 980TD.
3Οι αγωγικές βαλβίδες που διατίθενται από την Northman έχουν υψηλή αξιοπιστία και χαμηλό ποσοστό αποτυχίας, ώστε να είναι βολικές για τη διάγνωση αποτυχιών και τη συντήρηση του υδραυλικού συστήματος.
4Το τραπέζι εργασίας είναι εξοπλισμένο με σκουλήκι διπλής εκκίνησης ως δείκτη τροχιάς.
5Το σπιντέλο του σπιντέλου υιοθετεί κυκλοφοριακή λίπανση για να εξασφαλίσει επαρκή και αξιόπιστη λίπανση για το ρουλευτήριο σπιντέλου, προκειμένου να παρατείνει τη διάρκεια ζωής τους.Εν τω μεταξύ, το πετρέλαιο κυκλοφορίας μπορεί να αφαιρέσει γρήγορα τη θερμότητα που προκαλείται από το σπιντέλο που τρέχει για να εξασφαλίσει υψηλή περιστροφική ακρίβεια για το σπιντέλο.
Ειδικές προσθήκες
Υδραυλικά εξαρτήματα, άγκυρα εργαστηρίου, ζωντανό κέντρο, κεφαλή εστιατορίου μετατόπισης, κεφαλή εστιατορίου αγγίγματος είναι διαθέσιμη για GH-200CNC1, γωνία περιστροφής κεφαλιού εστιατορίου δεξιά: 45 °, αριστερά: 30 °.
Παρατηρήσεις
Τυποποιημένα εξαρτήματα: κύρια μηχανή, ένα σύνολο τυποποιημένων μετατροπών, ένα σύνολο ειδικών εργαλείων, άξονες τροφοδοσίας Φ22 και Φ27, ένα για κάθε ένα.
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | GH-200CNC1 | GH-200CNC2 |
| Μαξ. Διάγραμμα εργασιακού υλικού. | χμ | 200 | 200 |
| Μαξ. μονάδα | χμ | 4 | 4 |
| Μέγιστη ταχύτητα της επιφάνειας εργασίας | r/min | 25 | 25 |
| Ταχύτητα/βήματα του σπινδέλου | r/min | 70-365/8 | 70-365/8 |
| Απόσταση μεταξύ του άξονα της κατσαρόλας και της επιφάνειας της επιφάνειας εργασίας | χμ | 125 έως 295 | 125 έως 295 |
| Απόσταση κέντρου ανάμεσα στην κατσαρόλα και το τραπέζι εργασίας | χμ | 20-170 | 20-170 |
Απόσταση μεταξύ της άκρως όψης του ρυμουλκούμενου ρυμουλκούμενου Η επιφάνεια της αποβάθρας και της επιφάνειας της επιφάνειας εργασίας | χμ | 240 έως 438 | 240 έως 438 |
| Μεταφορά τροχιάς (χειροκίνητο) | χμ | 50 | 50 |
| Μαξ. γωνία περιστροφής της κεφαλής της κατσαρόλας | χλμ | ±45 | ±45 |
| Μαξ. διάμετρος και μήκος της κατσαρόλας | χμ | 110*110 | 110*110 |
| Δωμάτιο εργασίας. | χμ | Φ180*Φ40 | Φ180*Φ140 |
| Τροχιά Τ του τραπεζιού εργασίας | 3*M12 | 3*M12 | |
| Συνολική ισχύς/κυρίως ισχύς κινητήρα | Κβ/kW | 4.3/3 | 4.3/3 |
| Διάμετροι μηχανής ((L*W*H) | μm | 174*115*157 | 174*115*157 |
| Αριθμός υποθέσεων | Συνολικά 1 περίπτωση | Συνολικά 1 περίπτωση | |
| Β.Δ.Α./Γ.Δ.Α. | χιλιόγραμμο | 2000/2250 | 2000/2250 |
