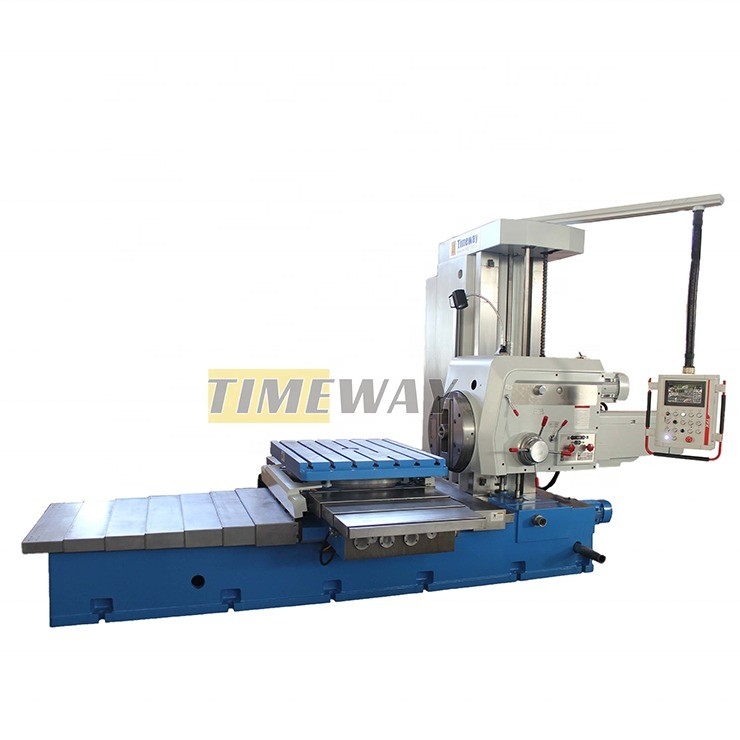

5000 mm οριζόντια μηχανή με χειροκίνητο πίνακα ρύθμισης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timeway |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $31,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πίνακα (mm): | 1320*1010 | Διάδρομος τραπεζιού (X) (mm): | 1200 χιλ. |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 900 χιλιοστά | Διάδρομος τραπεζιού (Z) (mm): | 1300 χιλ. |
| Αριθμός αξόνων: | 4 | Μέγιστο επιτραπέζιο φορτίο (κλ): | 5000 κιλά |
| Δρόμος (άξονας W) (mm): | 5000 χιλ. | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Έκθεση δοκιμής μηχανής: | Παροχή | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Βασικά συστατικά: | Κουτί ταχυτήτων |
| Ακριβότητα θέσης (άξονας Χ) mm: | 0.03 | Ακριβότητα θέσης (άξονας Y) mm: | 0.03 |
| Ακριβότητα θέσης (άξονας Z) mm: | 0.03 | Αριθμός σπινδάλων: | 4 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1100 στροφές ανά λεπτό | Δύναμη κινητήρα σπινδέλου ((kW): | 15KW |
| Τύπος: | Οριζόντια | Υπόθεση: | Νέο |
| CNC ή όχι: | Κανονικό | Τετάρτη: | 220/380 |
| Μέγεθος (L*W*H): | 5500x3050x2900 | Βάρος (T): | 12.5 τ |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Πολυλειτουργικό |
| Εφαρμόσιμες βιομηχανίες: | Καταστήματα ενδυμάτων, Εργοστάσιο Τροφίμων & Ποτών | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Γαλλία, Γερμανία, Ινδονησία, Ταϊλάνδη, Μαρόκο |
| Ικανότητα διάτρυσης: | 60 | Διάμετρος του αντεντόπιου (μέγιστο): | 240 |
| Διάμετρος λειτουργίας του διαδρόμου με το πρόσωπο (μέγιστο): | 720 | Μέγεθος πίνακα: | 1320*1010 |
| Δυνατότητα φόρτωσης τραπεζιού: | 5000 | Απόσταση από το κέντρο του σπινθήρα στο τραπέζι: | 5-905 |
| Αριθμός T-slots: | 7 | Τ-σχισμές, πλάτος: | 22 |
| Τ-σχισμές, διαχωρισμός: | 1255 | Πεδίο περιστροφής τραπεζιού: | 4*90 |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
Οι κλασικές σειρές οριζόντιων μηχανών άλεσης και τρύπησης είναι ιδιαιτέρως κατάλληλες για την ακατέργαστη και τελική άλεση, καθώς και για την άλεση μεγάλων, μεσαίων μεγεθών και συστατικών τύπου κιβωτίου.Ξεχωρίζουν στην εσωτερική τρύπα., κυλινδρική περιστροφή και διαχωρισμός με ακτίνα τροφοδοσίας της μετωπικής πλάκας.Η περιστροφή της επιφάνειας εργασίας χρησιμοποιεί μια συσκευή οπτικής τοποθέτησης 4x90° κατάλληλη για μεγάλες ανάγκες ακριβείας επεξεργασίας με κύκλο εργαλείων.Το σύστημα μέτρησης DRO ακρίβειας πληροί τις απαιτήσεις συντεταγμένων και γραμμών του εργαστηρίου.
Προδιαγραφές | Μονάδες | TPX-110B | ||
Στρίψιμο | Διάμετρος | χμ | 110 | |
Στενός | Όχι Μορς.6 | |||
Μέγιστη ροπή | Ε.μ. | 1225 | ||
Μέγιστη αξιωτική ώθηση | N | 12250 | ||
Ρυθμίσεις ταχύτητας | - | 22 | ||
Πεδίο ταχύτητας | στροφές | 8-1000 | ||
Κύρια ισχύς κινητήρα | kw | 7.5 | ||
Πλάκα με την όψη | Μέγιστη ροπή | Ε.μ. | 1960 | |
Διάμετρος | χμ | 600 | ||
Πεδίο ταχύτητας | στροφές | 4-200 | ||
Ρυθμίσεις ταχύτητας | - | 18 | ||
Εργασιακό τραπέζι | Μέγεθος | χμ | 1100*960 | |
Μαξ. φορτίο. | χιλιόγραμμο | 5000 | ||
Μέγεθος T-slot | χμ | 22 | ||
Αριθμός των τρυπών T | 7 | |||
Πεδίο επεξεργασίας | Διάδρομος μέγιστος άξονα Χ | χμ | 900 | |
Μέγιστη διαδρομή στον άξονα Y | χμ | 900 | ||
Οξέα Z μέγιστη διαδρομή | χμ | 1400 | ||
Δράση μέγιστη του άξονα W (στροφή) | χμ | 600 | ||
Διάδρομος μέγιστος άξονα U (προς το μέρος της πλάκας διαδρόμου) | χμ | 180 | ||
Γωνία περιστροφής του άξονα Β | ° | 360 | ||
Ελάχιστη απόσταση ανάμεσα στο σπιντέλο και το τραπέζι εργασίας | χμ | 0 | ||
Τροφή | Ταχεία διαδρομή X/Y/Z/W | mm/min | 2500 | |
Πεδίο τροφοδοσίας άξονων για κάθε στροφή σπινδέλου | mm/επαναστροφή | 0.04-6/0.01-1.88 | ||
Πεδίο ταχύτητας ((X) | mm/min | - | ||
Ακριβότητα | Λεπτομετρική ακρίβεια ανάγνωσης (άξονας Χ/Υ/Ζ) | χμ | 0.005 | |
Λεπτομετρική ακρίβεια ανάγνωσης ((άξονας Β) | ° | 0.001 | ||
Γενικές προδιαγραφές | Διάμετροι ((L*W*H) | χμ | 4910*2454*2750 | |
Βάρος της μηχανής | χιλιόγραμμο | 11500 | ||
- ΜΤ6 σπινθήρα (110 mm) - Μετρική σπινθήρα 80 (130 mm) - Πίνακα με την όψη - Κρατητής εργαλείων - Φώτα εργασίας - Σύστημα ψύξης - Υδραυλικό σύστημα - Αντλία λίπανσης - ΝΕΟΥΑΛΛ Αξός Χ/Υ DRO - ΜΙΤΣΥΒΙΣΙ PLC έλεγχο - Ηλεκτρικά εξαρτήματα με σήμα CE - Σφραγίδες επιπέδου και βίδες θεμελίωσης - Εργαλεία χειρισμού - Εγχειρίδιο λειτουργίας | - ISO50 (7:24) σπινθήρα - ΝΕΟΥΑΛΛ Αξός Ζ DRO - Πίσω στήλη. - Εργαλεία στροφής και γρανάζια |
