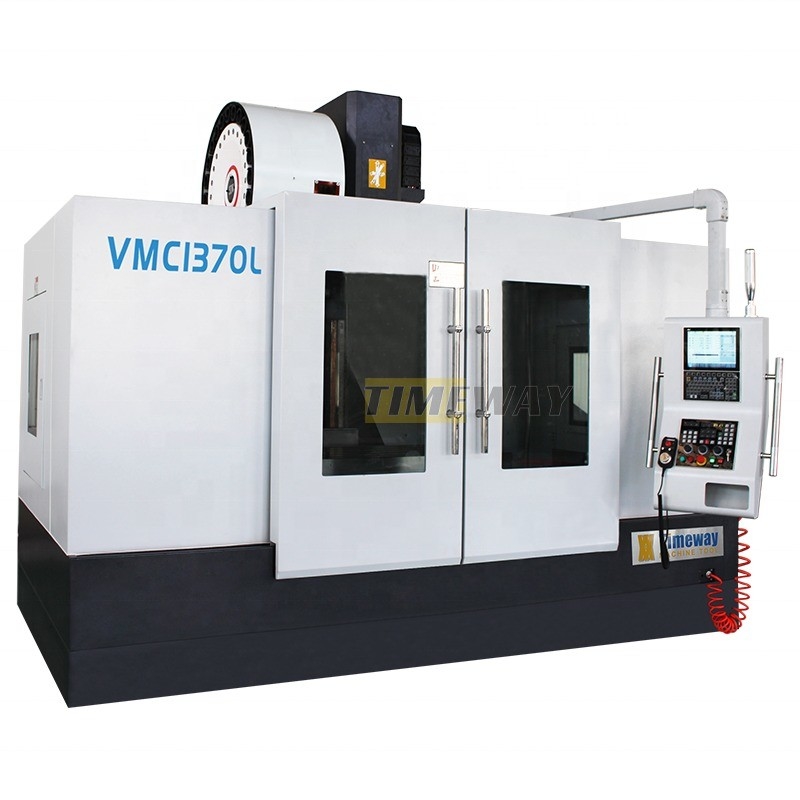

Κέντρο κατακόρυφης επεξεργασίας υψηλού όγκου παραγωγής VMC1370L Επαναλαμβανόμενη ικανότητα ± 0,006mm 2023
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timeway |
| Αριθμό μοντέλου: | VMC1370L,VMC1580L |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 6000 |
|---|---|---|---|
| Αριθμός αξόνων: | 3 | Αριθμός σπινδάλων: | Μονό |
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Στρίψιμο σπινθήρα: | BT1 χημικό προϊόν |
| Διάδρομος τραπεζιού (X) (mm): | 1300 | Διάδρομος τραπεζιού (Y) (mm): | 700 |
| Διάδρομος τραπεζιού (Z) (mm): | 700 | Ακριβότητα θέσης (mm): | ±0.008 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.006 | Τετάρτη: | 220V/380V, 50Hz |
| Μέγεθος (L*W*H): | 3820x2600x3100 | Σύστημα ελέγχου CNC: | GSK/Fanuc/System |
| Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα | Βάρος (kg): | 10000 |
| Εγγύηση: | 1 έτος | Μέγιστο επιτραπέζιο φορτίο (κλ): | 1200 κιλά |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Έκθεση δοκιμής μηχανής: | Παροχή |

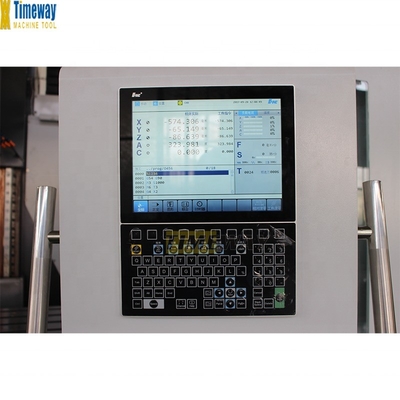

| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| CNC ή όχι: | ΚΑΤ | Ονομασία προϊόντος: | Κεντρικό πλαίσιο της αλεξιπλαστικής |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Τύπος μηχανής: | επεξεργαμένος στη μηχανή κέντρο |
| Ονομασία: | Μηχανή άλεσης 3 άξονων | Κλειστή λέξη: | Μηχανή Τρίγωνης Τεχνικής Τεχνικής Τεχνικής Τεχνικής |
| Λειτουργία: | Εργασίες κάθετης άλεσης | Εφαρμογή: | Επεξεργασία μετάλλων |
| Ακριβότητα: | Επεξεργαμένος στη μηχανή κέντρο υψηλής ακρίβειας | Χρώμα: | Λευκό |
| Υπόθεση: | Νέο | Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Βραζιλία, Ινδονησία, Ρωσία |
| Έτος: | 2023 | Εφαρμόσιμες βιομηχανίες: | Εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημάτων, άλλο |
| Βασικά συστατικά: | Κουρέματα, κινητήρες, αντλίες, μηχανές, δοχεία πίεσης, κινητήρες, κιβώτια ταχυτήτων, άλλα | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Προδιαγραφές | Μονάδα | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ αριθ. | |
Μέγεθος πίνακα | χμ | 700x1360 | 700x1360 | |
Τ-σχισμή (αριθ. / πλάτος / κλίμακα) | χμ | 5/18/122 | 5/18/122 | |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 1000 | 1200 | |
Διαμήκη διαδρομή (X) | χμ | 1200 | 1300 | |
Διασταυρούμενη μετακίνηση (Y) | χμ | 700 | 700 | |
Πηγή (Z) | χμ | 600 | 600 | |
Απόσταση από τη μύτη του σπινέλου έως το τραπέζι | χμ | 87-687 | 150-750 | |
Απόσταση από το κέντρο του σπινδέλου έως τη στήλη | χμ | 785 | 785 | |
Σπονδυλικός σπινθήρας | - | BT2ορισμός | BT1 χημικό προϊόν | |
Ταχύτητα σπινδέλου | στροφές | 8000 | 8000 | |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 24/24/18 | 24/24/18 | |
Δρόμος τροφοδοσίας κινητήρα άξονα X/Y/Z | Ε.μ. | 23/23/23 | 23/23/23 | |
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | 0.008 | 0.008 | |
Ακριβότητα επαναληψιμότητας στον άξονα X/YZ | χμ | 0.005 | 0.005 | |
Κύρια ισχύς κινητήρα | kw | Ασφάλεια, 1/15 | 15/18.5 | |
Πηγή πίεσης αέρα | kg/cm2 | 8 | 8 | |
Συνολική ισχύς | Κβ | 25 | 30 | |
Δυνατότητα του περιοδικού εργαλείων | Τ | 24 (Δίσκο) | 24 (Δίσκο) | |
Τύπος οδήγησης | - | Χ: Γραμμική, Υ: Γραμμική, τεσσάρων σιδηροδρόμων, Ζ: Στροφή/γραμμική | ||
Βάρος της μηχανής | χιλιόγραμμο | 9600 | 11000 | |
Διάμετροι μηχανής (LxWxH) | χμ | 3500x2500x3055 | 3820x2560x3100 | |

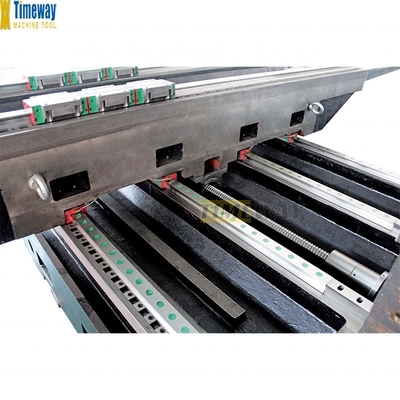

1. Χύτευση άμμου από ρητίνη· 2Οι σιδηρόδρομοι X, Y υιοθετούν εισαγόμενο γραμμικό μονοπάτι. Οι σιδηρόδρομοι Z είναι σβήσιμοι. ζευγάρι πλαστικών συρόμενων τροχών καθοδήγησης· 3Οι σιδηρόδρομοι X, Y και Z υιοθετούν τηλεσκοπικό κάλυμμα από ανοξείδωτο χάλυβα. 4. στάνταρ με σπινδύλο με κίνηση ζώνης, προαιρετικό για σπινδύλο με άμεση κίνηση· 5Πνευματικός κύλινδρος παραγωγής Ταϊβάν. 6. Ταϊβάν ATC, τύπου καρουζέλου και τύπου δίσκου είναι διαθέσιμα ως επιλογή· 7- Εισαγόμενα ρουλεμάνια για καλωδιακές βίδες· 8. Σύνδεση εισαγωγής· 9Το σύστημα εξισορρόπησης κεφαλαίου έχει βαρύ χύτεμα ή άζωτο. σύστημα ισοζυγίου ως επιλογή· 10. Πλήρης θύρα· 11. Ακατάπαυστα χτυπήματα· 12. Κεντρική ατμοσφαιρική εκτόξευση σπινδέλου· 13. Φώτα εργασίας· 14. Πιλοτικός φακός· 15. διεπαφή USB και LAN· 16. χειροκίνητη γεννήτρια παλμών (MPG) · 17Κεντρικό αυτόματο σύστημα λίπανσης. 18- Σύστημα ψύξης. 19. Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι. 20. Τυποποιητικά μπλοκ και μπουλόνια 21- εργαλειοθήκη και εργαλεία· 22Ελεγκτής CNC: KND, GSK, HNC (Κίνα), SIEMENS, FANUC, MITSUBISHI, FAGOR, κλπ. | 1. Η καλωδίωση του 4ου άξονα· 2. περιστρεφόμενο τραπέζι NC· 3. άμεση τροχιά σφινδέλου (ταχύτητα: 10000 στροφές ανά λεπτό, 12000 στροφές ανά λεπτό, 15000 στροφές ανά λεπτό) · 4. Κύκλωμα ακροφύσιο ψυκτικού υλικού· 5. ψυκτικό μέσα από σπινδύλα (CTS) · 6. ψυγείο πετρελαίου σπινέλου· 7. κλιματιστικό (A/C) για ηλεκτρικό ντουλάπι· 8. αυτόματο σύστημα μέτρησης μήκους εργαλείου· 9Συστήματα μέτρησης αυτοματοποιημένου εργασιακού τμήματος 10. Μεταφορέας συσσωματωμάτων τύπου βίδες· 11. Μεταφορέας τσιπ τύπου αλυσίδας· 12Σύστημα αποχέτευσης νερού υψηλής πίεσης. 13Ασφαλιστική πόρτα 14- Σκάιμερ πετρελαίου. |

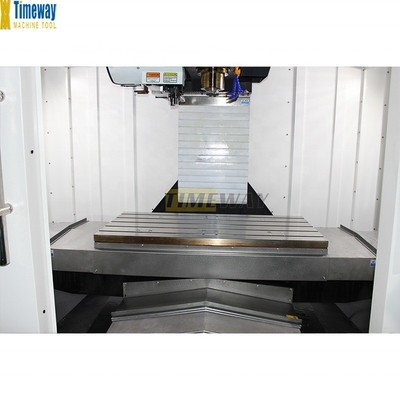

Λεπτομέρειες μηχανής
Γιατί να Επιλέξετε Εμάς
Ρενισάου λέιζερ ιντερφερόμετρος για CNC κατακόρυφο κέντρο μηχανικής:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
