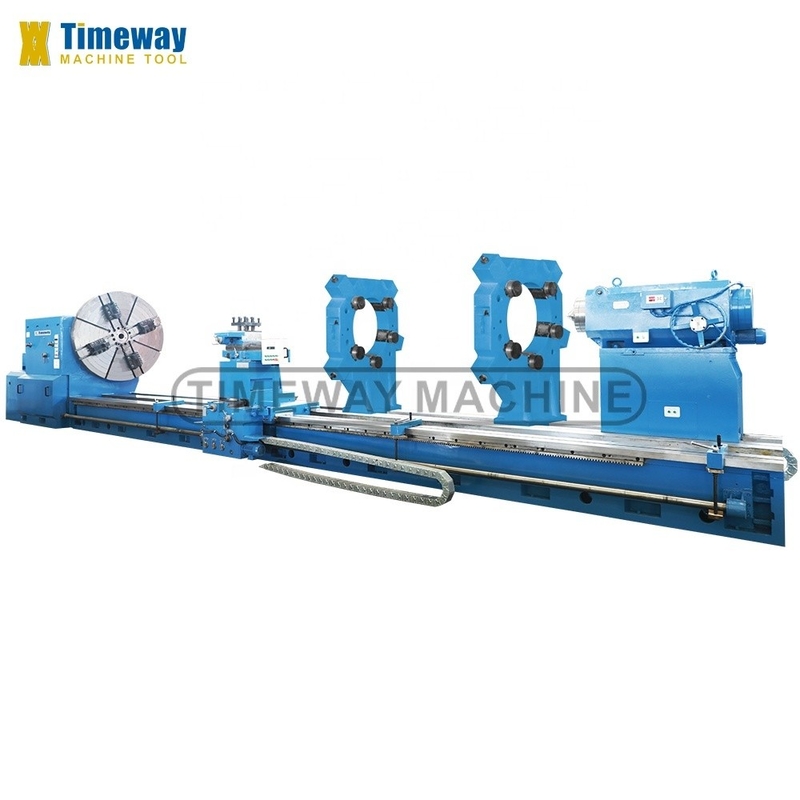

Timeway AL-2500H Υψηλής ακρίβειας βαρύ φορτίο οριζόντιο ελατήριο 75kW Δύναμη κινητήρα εστέρας
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | Timac |
| Αριθμό μοντέλου: | AL-2500H |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $450,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 10000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0.8 - 160 στροφές ανά ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα | Τύπος: | Οριζόντια |
| Δύναμη κινητήρα σπινδέλου ((kW): | 75 | Τετάρτη: | 220V/440V |
| Μέγεθος (L*W*H): | 13577x2515x2655 χιλιοστά | Βάρος (kg): | 40000 κιλά |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Εύκολη λειτουργία |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Μέγιστη ταλάντευση πέρα από το κρεβάτι: | 2500 χιλιοστά | Μέγιστη ταλάντευση πέρα από τη διαγώνια φωτογραφική διαφάνεια: | 2200 mm |
| Απόσταση μεταξύ των κέντρων: | 10000 χιλιοστά | Μέγιστη ροπή της στροφής: | 80000N.m. |
| Πλάτος κρεβατιών: | 1600 χιλιοστά | Δυνατότητα φόρτωσης: | 32 τόνοι |
| Στρίψιμο σπινθήρα: | 75° | Πεδίο διαμήκης τροφοδοσίας: | 0.125-48 (18) mm |
| Πεδίο διασταυρούμενης τροφοδοσίας: | 0.063-24 (18) χιλιοστά | μετρικό νήμα: | 240mm |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Οικιακή χρήση, λιανική πώληση, κατασκευαστικά έργα |
| Τοποθεσία αίθουσας επίδειξης: | Γαλλία, Περού, Σαουδική Αραβία, Ισπανία, Νότια Κορέα | Βασικά συστατικά: | Κουρέματα |
| Στρίψιμο σπινδέλου ((mm): | 100 χιλ. | Μαξ. Στροφή μήκους (mm): | 9800 mm |
| Έτος: | 2019 | ||
Περιγραφή προϊόντων
Σύνοψη
Το μηχάνημα αυτό είναι ένας καθολικός γύρος με χωρητικότητα φόρτωσης 25/32/40 τόνων, μετά τη χρήση υποστήριξης κυλίνδρων και σταθερή ανάπαυση, η χωρητικότητα φόρτωσης είναι 40 τόνους.Είναι κατάλληλο για εργαλεία από χάλυβα υψηλής ταχύτητας και σκληρό κράμα χάλυβα- για τα τμήματα άξονα διαφόρων υλικών, κυλινδρικά και δισκοειδή μέρη, στροφή εξωτερικού δακτυλίου, άκρη, σχισμή, κόψιμο,και τη χρήση του άνω φορέα εργαλείων (μέσω του κρεμασμένου τροχού) για τη στροφή διαφόρων νήμων μήκους μικρότερου των 600 mm.
Χαρακτηριστικά:
1Το κρεβάτι του μηχανήματος είναι ολοκληρωμένη δομή τριών ορθογώνιων σιδηροδρόμων σε σχήμα κουτιού, η οποία χάνεται σε μια φορά χύτευση με υψηλής ποιότητας χυτοσίδηρο (HT 300).Η σταθερότητα είναι καλή.· το πλάτος του σιδηροδρόμου καθοδήγησης είναι 1600 mm, η ακαμψία είναι καλή και η ικανότητα αντι-δονήσεων είναι ισχυρή· η ακρίβεια της άλεσης με εισαγόμενα μηχανήματα άλεσης καθοδήγησης εξασφαλίζει μακρά διάρκεια ζωής,υψηλή ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2,3 βήματα μεταβολής ταχύτητας και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Ο σπινδύλος αποκτά ένα εύρος ρυθμίσεως ταχύτητας χωρίς βήματα από 0,8 έως 160 στροφές/min.
1Το κρεβάτι του μηχανήματος είναι ολοκληρωμένη δομή τριών ορθογώνιων σιδηροδρόμων σε σχήμα κουτιού, η οποία χάνεται σε μια φορά χύτευση με υψηλής ποιότητας χυτοσίδηρο (HT 300).Η σταθερότητα είναι καλή.· το πλάτος του σιδηροδρόμου καθοδήγησης είναι 1600 mm, η ακαμψία είναι καλή και η ικανότητα αντι-δονήσεων είναι ισχυρή· η ακρίβεια της άλεσης με εισαγόμενα μηχανήματα άλεσης καθοδήγησης εξασφαλίζει μακρά διάρκεια ζωής,υψηλή ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2,3 βήματα μεταβολής ταχύτητας και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Ο σπινδύλος αποκτά ένα εύρος ρυθμίσεως ταχύτητας χωρίς βήματα από 0,8 έως 160 στροφές/min.
Περιγραφή του προϊόντος

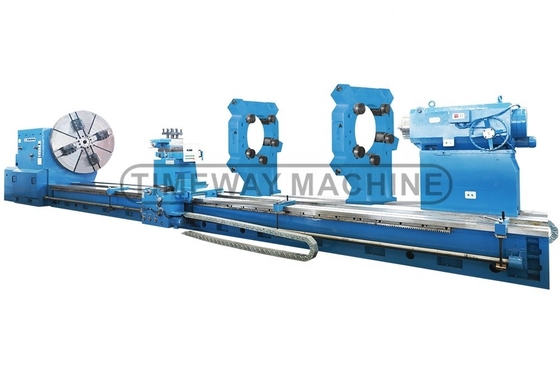

Οριζόντιες βαριές μεγάλες μηχανές αλυσοδέματος AL-2500H
Προδιαγραφές
Προδιαγραφές | Μονάδα | AL-2500H |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 2500 |
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 2200 |
Απόσταση μεταξύ των κέντρων | χμ | 10000 |
Μέγιστη ροπή της στροφής | Ε.μ. | 80000 |
πλάτος κρεβατιού | χμ | 1600 |
Δυνατότητα φόρτωσης | τόνους | 32 |
Σπονδυλικός σπινθήρας | - | 75° |
Πεδίο διαμήκης τροφοδοσίας | χμ | 0.125-48 (18) |
Πεδίο διασταυρούμενης τροφοδοσίας | χμ | 0.063-24 (18) |
Μετρική κλωστή | χμ | 2-40 |
Συσκευές
Τεχνικά εξαρτήματα:
• Ανεξάρτητη γροθιά με 4 σαγόνες
• Σταθερή ξεκούραση
• Σκοτώθηκε το κέντρο της ουράς
• Σύστημα ψύξης
• Φως εργασίας
• Ηλεκτρική κινητήρα
• Εργαλεία και εργαλειοθήκη
• Κλίνα και βίδες ισοπέδωσης
• Εγχειρίδιο λειτουργίας (Αγγλικά)
• Σταθερή ξεκούραση
• Σκοτώθηκε το κέντρο της ουράς
• Σύστημα ψύξης
• Φως εργασίας
• Ηλεκτρική κινητήρα
• Εργαλεία και εργαλειοθήκη
• Κλίνα και βίδες ισοπέδωσης
• Εγχειρίδιο λειτουργίας (Αγγλικά)
Προαιρετικά αξεσουάρ:
• Πίνακα προσώπου
• 2 ή 3 άξονες ψηφιακός δείκτης
• Φρουρός του χεριού
• Προστάτης σταθμού εργαλείων
• Πίσω προστατευτική συσκευή
• Υποστήριξη κυλίνδρων
• 2 ή 3 άξονες ψηφιακός δείκτης
• Φρουρός του χεριού
• Προστάτης σταθμού εργαλείων
• Πίσω προστατευτική συσκευή
• Υποστήριξη κυλίνδρων

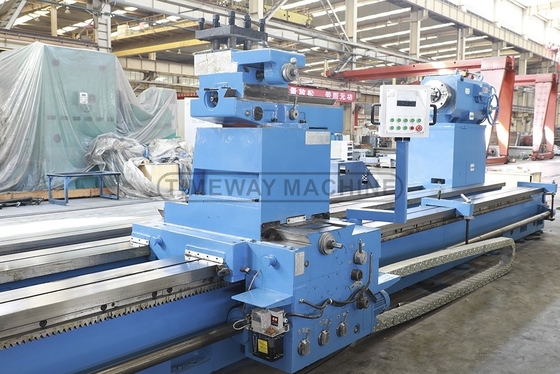

Τρεις σιδηροτροχιές:
Το μεγάλο βαρύ φορτίο υιοθετεί τη δομή τριών σιδηροδρομικών σιδηροδρόμων, το πλάτος του κρεβατιού είναι έως 1600 mm, υψηλή ακαμψία και ισχυρή αντι-δονή, έτσι ώστε η χωρητικότητα φόρτωσης να είναι 40 τόνοι.Οι σιδηροτροχιές των στροφών υιοθετούν σκληροποιημένη μεσαίας συχνότητας (HRC68)Έτσι, το βαρύ καθήκον έχουν μακρά διάρκεια ζωής, υψηλή ακαμψία, και καλή σταθερότητα.

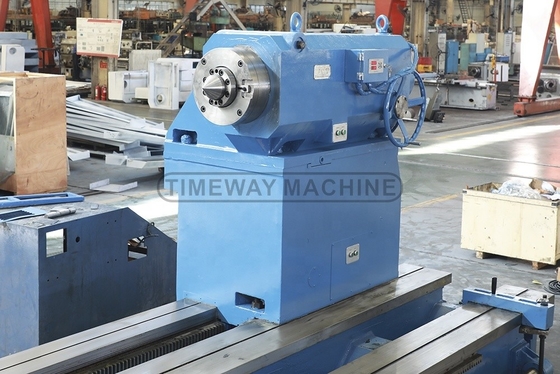

Τάλοστοκ:
Υψηλή ακαμψία και μεγάλη χωρητικότητα φόρτωσης.
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm

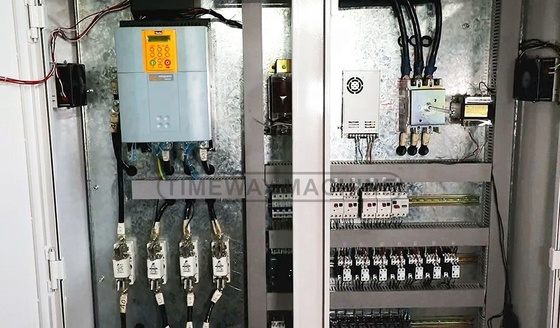

Ηλεκτρικό ντουλάπι:
Καθαρή διάταξη καλωδίων, σήμανση CE ηλεκτρικών εξαρτημάτων.
Κεντρικός κινητήρας συνεχούς ρεύματος 75 kW:
Οι βαρέοι στροφείς μπορούν να αποκτήσουν ταχύτητα σπινδέλου 0,8-160rpm χωρίς βήματα, η κύρια δομή μεταφοράς τροφοδοτείται από τον κύριο κινητήρα DC 75KW,Μεγάλη ροπή και ισχυρή δύναμη στροφής για το βαρύ κόψιμο, η ταχύτητα του σπινδέλου ρυθμίζεται με ρύθμιση της πίεσης και του μαγνητισμού.

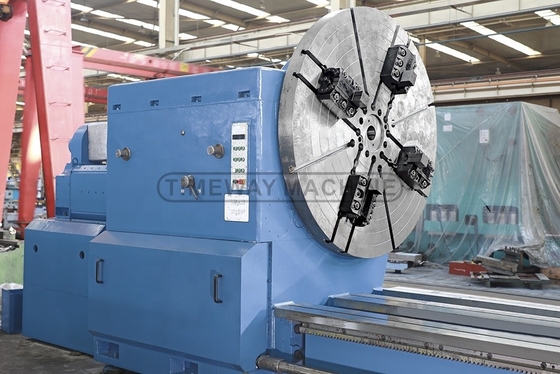

Κουτί σπινθήρα:
Για τους γιγάντιους στροφείς, το σπινδάλιο με διάμετρο τρύπας 85 mm, δομή διαχωρισμού κιβωτίου, υψηλή άκαμπτη επαφή.έτσι ώστε τα μεγάλα lathes είναι ακτινογενής run-out και άξια run-out, υψηλή ακρίβεια περιστροφής. υψηλής συχνότητας σβήσιμο και ακρίβεια άλεσης των εργαλείων, υψηλή ακρίβεια, ομαλή λειτουργία, χαμηλός θόρυβος.
Μεταφορά:
Το σύστημα τροφοδοσίας του στροφείου συνδέεται με την κύρια κίνηση μέσω της φωτεινής ράβδου, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου και ο ρυθμός τροφοδοσίας να είναι κατάλληλος για επιλογή.Δύο σειρές υψηλής ακρίβειας ράφων είναι εγκατεστημένες μπροστά και πίσω από τους γιγάντιους βαρέους γύρους, οι εμπρόσθιες ράβδοι οδηγούν την τροφοδοσία του καροτσιού για να συνειδητοποιήσουν τα νήματα στροφής και οι πίσω ράβδοι οδηγούν την κινητοποιημένη κίνηση του εχθρού.
Συσκευή και παράδοση
Αυτή είναι η εικόνα της συσκευασίας στο εργοστάσιό μας! Μπορείτε να δείτε το πακέτο μας είναι τυποποιημένο και συγκεντρωτικό, στη συνέχεια θα αποσταλούν στο καθορισμένο μέρος σας.
Προφίλ εταιρείας
Η Timeway Machine Tool Co., Ltd είναι μια επαγγελματική εταιρεία κατασκευής μηχανημάτων εργαλείων, τα κύρια προϊόντα περιλαμβάνουν πριονιστήριο, μηχανή άλεσης, μηχανή άλεσης κλπ.Και σύμφωνα με τις ανάγκες του πελάτη μπορούμε επίσης να σχεδιάσουμε και να κατασκευάσουμε διάφορες ειδικές μηχανές., για την παροχή σχετικών υπηρεσιών αναβάθμισης και μετατροπής τεχνολογίας στον τομέα των μηχανημάτων εργαλείων.
Το εργοστάσιο μας ιδρύθηκε το 2014. Έχει επαγγελματίες τεχνικούς, μια ομάδα έρευνας και ανάπτυξης, κατασκευάζει και πωλεί εξοπλισμό CNC και παρέχει επαγγελματικές εξατομικευμένες υπηρεσίες.Τα προϊόντα μας χρησιμοποιούνται ευρέως στην επεξεργασία μούχλας, προϊόντα 3C, γεωργικά μηχανήματα, μηχανήματα πετρελαίου, επεξεργασία αυτοκινήτων, αεροδιαστημική βιομηχανία, κλπ., που πωλούνται σε περισσότερες από 60 χώρες και περιοχές στο εσωτερικό και το εξωτερικό.
Πιστοποιητικά
Από την ίδρυση της εταιρείας μας, έχουμε λάβει πολλά πιστοποιητικά. Η παραπάνω εικόνα είναι για αναφορά σας. Θα συνεχίσουμε να παρέχουμε εξαιρετικά εργαλεία μηχανών για εγχώριους και ξένους χρήστες.
Γενικές ερωτήσεις
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή. 2. Επαγγελματική ομάδα έρευνας και ανάπτυξης και 25 χρόνια εμπειρίας εξαγωγής. 3. Εξαγωγές σε περισσότερες από 60 χώρες.24ωρη ηλεκτρονική υπηρεσία (Skype), WhatsApp, Wechat, Trademanager); 6. 12 μήνες εγγύηση ποιότητας; 7.Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ε: Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: 1) T/T με 30% προκαταβολή και 70% πληρωμή ισοζυγίου πριν από την αποστολή. 2) Αμετάκλητη LC κατά την προβολή. 3) Western Union, MoneyGram, κλπ.Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
