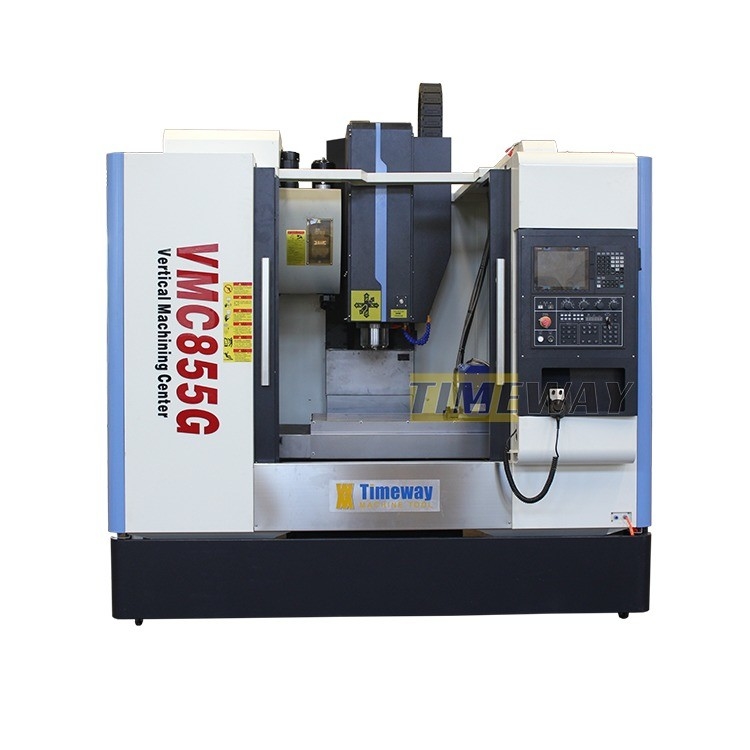

Στρογγυλοπίπεδο κάθετη φρένα VMC850G 5-άξονα CNC κέντρο μηχανικής με υψηλή ακρίβεια
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | timeway |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $80,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT1οικογενειακό δίκαιο |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Βάρος (T): | 4200 kg | Μέγεθος πίνακα (mm): | 1000x500 |
| Σύστημα ελέγχου CNC: | FANUC | Διάδρομος τραπεζιού (X) (mm): | 800 |
| Διάδρομος τραπεζιού (Y) (mm): | 500 | Διάδρομος τραπεζιού (Z) (mm): | 500 |
| Ακριβότητα θέσης (mm): | ±0.003 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.001 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 8000 στροφές/ώρα | Μέγιστο επιτραπέζιο φορτίο (κλ): | 500 κιλά |
| Ταχύτητα τροφών (mm/min): | 0 - 4800 mm/min | Min. Χρόνος αλλαγής εργαλείου (s): | 0.5 |
| Δυνατότητα του μαγαζιού εργαλείων: | 24 | Βασικά σημεία πώλησης: | Αυτόματη, ανταγωνιστική τιμή, υψηλή ακρίβεια, εύκολη στη λειτουργία |
| Εγγύηση: | 1 έτος | Τύπος εμπορίας: | Νέο προϊόν 2024 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| Στρίψιμο σπινδέλου ((mm): | 0 | Δρόμος κοπής: | 12 Ν.μ. |
| Ταχύτητα ταχείας τροφοδοσίας ((mm/min): | 0 - 2400 mm/min | Ονομασία προϊόντος: | Κέντρο επεξεργασίας CNC κάθετου 3-άξονα |
| Τύπος μηχανής: | Κάθετο επεξεργαμένος στη μηχανή κέντρο | Σχήμα: | Διάταξη VMC850 |
| Χρώμα: | αίτημα πελατών | Σύστημα ελέγχου: | SIEMENS GSK FANUC (ΠΡΟΑΙΡΕΤΙΚΉ) |
| Ταχύτητα σπινθήρα: | 8000 σ.α.λ | μέγεθος εργασίας: | 1000*500mm |
| Υπηρεσία μετά την πώληση: | 1 έτος | Τύπος οδήγησης: | Χ/Υ: Γραμμική, Ζ: Σκιόμενη |
| Δυνατότητα φόρτωσης: | 500 κιλά | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων

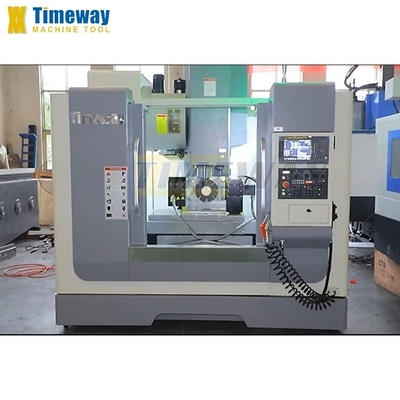

Κέντρο επεξεργασίας CNC 5 άξων με περιστρεφόμενο τραπέζι
Σημεία κατακόρυφης μηχανικής επεξεργασίας
Εφαρμογές του κάθετου κέντρου επεξεργασίας:
Το κέντρο κατακόρυφης επεξεργασίας της σειράς VMC είναι ένα κέντρο κατακόρυφης επεξεργασίας που ελέγχεται από CNC (συσκευή αριθμητικού ελέγχου υπολογιστή) και εκτελεί επεξεργασία κοπής.Επεξεργασία με χτύπημα και άλεση· μπορεί να λύσει την επεξεργασία πολύπλοκων, ακριβών, μικρών παρτίδων και πολλαπλών εξαρτημάτων.
Εξοπλισμένο με 4ο άξονα για την επεξεργασία στρογγυλών κομματιών.
Εξοπλισμένο με περιστρεφόμενο τραπέζι NC τύπου κούνιας με άξονα B+C.
Εξοπλισμένο με περιστρεφόμενο τραπέζι NC άξονα A+C.
Εφοδιασμένο με περιστρεφόμενη κεφαλή (άξονας Β) + περιστρεφόμενο τραπέζι NC (άξονας Γ).
Εξοπλισμένο με 4ο άξονα για την επεξεργασία στρογγυλών κομματιών.
Εξοπλισμένο με περιστρεφόμενο τραπέζι NC τύπου κούνιας με άξονα B+C.
Εξοπλισμένο με περιστρεφόμενο τραπέζι NC άξονα A+C.
Εφοδιασμένο με περιστρεφόμενη κεφαλή (άξονας Β) + περιστρεφόμενο τραπέζι NC (άξονας Γ).
Τεχνική παράμετρος
Προδιαγραφές | Μονάδα | Διάταξη VMC850 |
Τύπος οδηγού με άξονα X/Y/Z | / | Γραμμικό σιδηρόδρομο καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 800 |
Ταξιδεύσεις στον άξονα Y | χμ | 500 |
Ταξιδεύσεις στον άξονα Z | χμ | 500 |
Πίνακας | ||
Μέγεθος πίνακα | χμ | 1000 × 500 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 500 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-100 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 110-610 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 524 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 8000 |
Κύρια ισχύς κινητήρα | kw | 7.5/11 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 48/48/48 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 20 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | - Όχι. |
Βάρος της μηχανής | χιλιόγραμμο | 4200 |
Συνολική διάσταση (LxWxH) | χμ | 2800 × 2250 × 2600 |
Σύστημα CNC | / | FANUC/MITSUBISHI |
Λεπτομερείς εικόνες

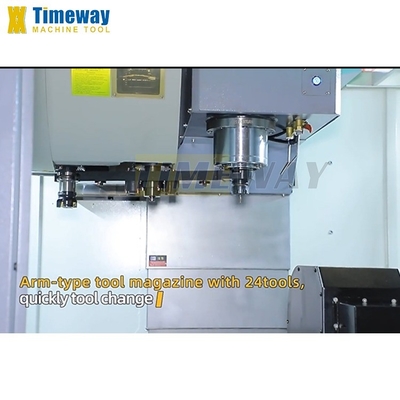

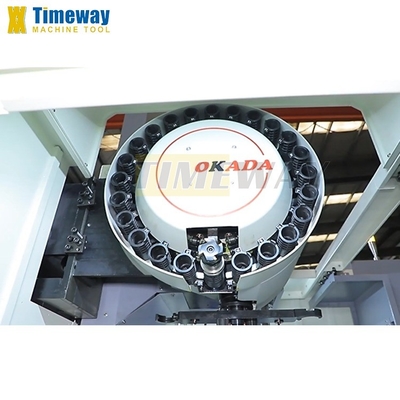

Το περιοδικό ΤΑΙΒΑΝ ΤΟΥΛ
1- Κανονικό με το μαγαζί εργαλείων της Ταϊβάν 24, διπλό χέρι για γρήγορη ανταλλαγή.
Ο χρόνος αλλαγής εργαλείου είναι μόνο 3 δευτερόλεπτα.
2ΟΚΑΔΑ
Σύστημα ελέγχου
Ελεγκτής CNC: KND,GSK, HNC ((Κίνα), SIEMENS, FANUC·
Διαφορετικά συστήματα CNC για τους πελάτες να διαλέξουν.
ΤΑΙΑΒΑΝΙΚΗ ΣΠΙΝΔΛΗ ΠΡΕΓΟΝΙΣΗΣ
Λιγότερες δονήσεις, ισχυρότερος συνδυασμός
1. Η κωνική όψη του σπινθήρα είναι BT50·2. Ταχύτητα σπινθήρα 8000rpm, μπορεί να αυξηθεί σε 10000rpm ή 12000rpm;
Εργασιακό πίνακα
Το υλικό του χύτευσης της μηχανής εργαλείου είναι υψηλής ποιότητας χυτοσίδηρος υψηλής αντοχής HT300, με ισχυρή αντοχή στην έλξη και υψηλή ακρίβεια διαστάσεων.Αύξηση της ακαμψίας και της δυσκαμψίας Καλή αντοχή στην φθορά και μακρά διάρκεια ζωής.

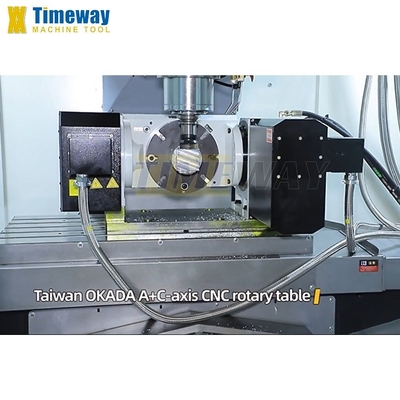

4 ΑΣΙΚΗ ΣΥΡΙΓΗ+ΣΥΡΙΓΗ ΤΑΜΠΟΥ
Η στροφή 4ου άξονα και το περιστρεφόμενο τραπέζι NC είναι προαιρετικά.

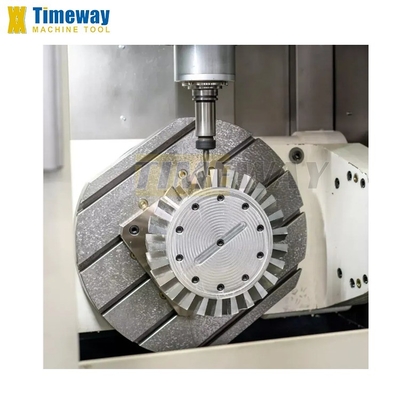

5 ΑΣΙΚΗ ΣΥΡΙΓΗ+ΣΥΡΙΓΗ ΤΑΜΠΟΥ ΚΑΝΤΑΡΙΚΗΣ
Η συγκεκριμένη διαμόρφωση μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
ΤΑΙΒΑΝΙΚΗ ΛΙΝΕΑΡΙΚΗ ΣΤΡΑΙΧΗ
1. Ταϊβάν υψηλής ταχύτητας κυλίνδρια γραμμική γραμμή καθοδήγησης, ακρίβεια τοποθέτησης μπορεί να φτάσει στην τάξη μm
2Ετικέτα: HIWIN ή PMI
2Ετικέτα: HIWIN ή PMI
ΣΧΝΕΙΝΕΙΔΕΡ ΕΛΕΚΤΡΙΚΑ ΤΑΜΠΑ
1. με ηλεκτρικά εξαρτήματα ασφαλείας Schneider
2. ταχεία πρίζα ως πρότυπο
ΟΛΟΤΑΙΟ ΚΑΤΑΛΟ
Το πλήρες περίβλημα είναι τυπικό.
Τύπος αλυσίδας
Ο μεταφορέας τσιπ τύπου αλυσίδας είναι προαιρετικός.
Συσκευές
* Ελεγκτής CNC: KND, GSK, HNC (Κίνα), SIEMENS, FANUC *24 ATC εργαλείου (τύπος δίσκου) · *Πλήρης θήκη· *Αέρος στο κέντρο του σπινέλου. *Φώτα εργασίας· *Φώτα πιλότου· *Διασύνδεση USB και LAN· *Διαχειρισμένη γεννήτρια παλμών (MPG); *Κεντρικό αυτόματο σύστημα λίπανσης. *Σύστημα ψύξης. *Διαλύτης θερμότητας για ηλεκτρικό ντουλάπι· *Μαγνητοστοιχεία και μπουλόνια ισοπέδωσης· *Τα εργαλεία και τα εργαλεία. * Οδηγός του HIWIN; *Εγχειρίδιο λειτουργίας ((Αγγλικά) | · Τρίψιμο 4ου άξονα · Στρογγυλό τραπέζι NC · Σφινδάλια με άμεση κίνηση · Κύκλωμα πύλης ψύξης · Ψυκτικό υλικό μέσω σπινδέλου (CTS) · Ψύκτη πετρελαίου σπινέλου · Κλιματιστικό για ηλεκτρικό ντουλάπι · Αυτοματοποιημένο σύστημα μέτρησης · Μεταφορέας κομματιών τύπου βίδας · Μεταφορέας τσιπ τύπου αλυσίδας · Ασφαλιστική πόρτα · Σκίμερ πετρελαίου |
Υπηρεσίες μας
1- Δωρεάν αντικατάσταση εξαρτημάτων που διατίθενται κατά τη διάρκεια της περιόδου εγγύησης.Γρήγορη δράση και απάντηση στις τεχνικές ερωτήσεις ανά πάσα στιγμή καθ' όλη τη διάρκεια ζωής της μηχανής3. Αλλοδαπό μετά το κέντρο εξυπηρέτησης διαθέσιμη σε ορισμένες περιοχές. 4. Μηχανικός εξυπηρέτησης στο εξωτερικό διαθέσιμη κατά την απαίτηση του πελάτη ((σχετικό κόστος που γεννιέται από τον πελάτη).
