| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO9001 CE |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $40,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2ορισμός |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 2800x2250x2800 χιλιοστά | Βάρος (T): | 4.2 τ |
| Μέγεθος πίνακα (mm): | 1000x500 | Σύστημα ελέγχου CNC: | Mitsubishi |
| Αριθμός αξόνων: | 3, 4 | Διάδρομος τραπεζιού (X) (mm): | 800 |
| Διάδρομος τραπεζιού (Y) (mm): | 500 | Διάδρομος τραπεζιού (Z) (mm): | 500 |
| Ακριβότητα θέσης (mm): | ±0.005 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 7.5-11 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 500 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 10000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 16, 20, 24, 32, 40 |
| Βασικά σημεία πώλησης: | Ευέλικτη κατασκευή | Εγγύηση: | 12 μήνες |
| Τετάρτη: | 220V, 380V, 400V, 415V, 440V | Τύπος εμπορίας: | Νέο προϊόν 2020 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Διάσταση πάγκων εργασίας: | 500×1000 χιλιοστά | Κίνηση (άξονας X/Y/Z): | 800/500/500 mm |

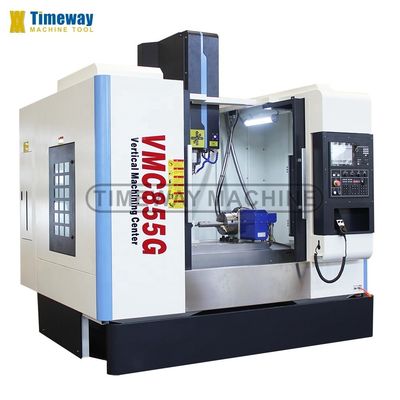

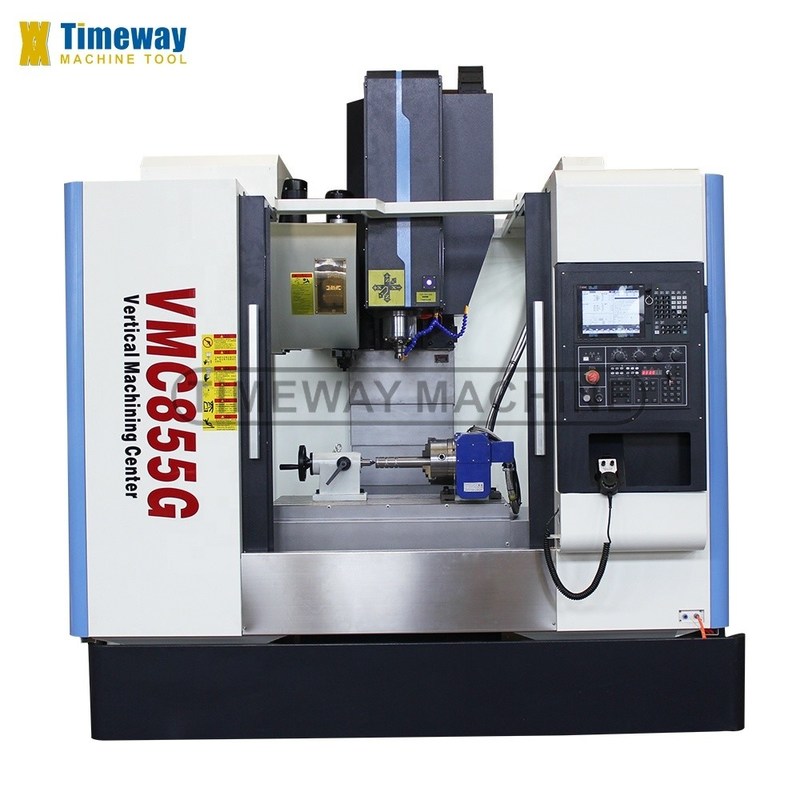

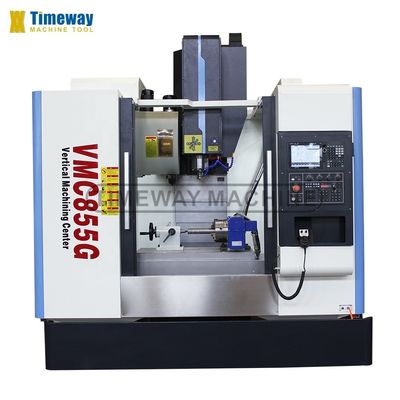

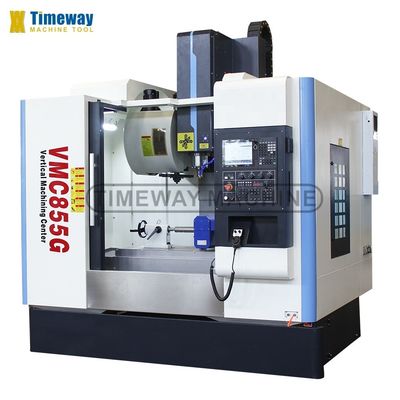

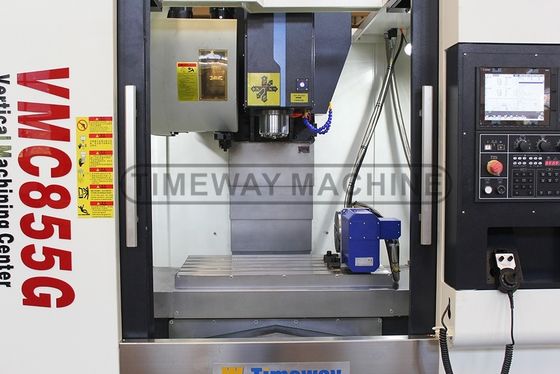

| Τύπος μηχανής: | CNC κάθετο επεξεργαμένος στη μηχανή κέντρο | Τρόπος ελέγχου: | Αυτοματοποιημένο |
| Σύστημα ελέγχου: | FANUC 0i ΔΕ | Μέγιστο βάρος των εξαρτημάτων: | 500 κιλά |
| Μέγιστο μήκος εργαλείου: | 300 χιλιοστά | Μέγιστο βάρος εργαλείου: | 8 κιλά |
| Ταχύτητα σπινθήρα: | 8000r/min | Μετά την εγγύηση: | Τεχνική υποστήριξη μέσω βίντεο, ηλεκτρονική υποστήριξη, ανταλλακτικά, συντήρηση και επισκευή επί τόπ |
| Τοποθεσία τοπικής υπηρεσίας: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Αυστραλία, | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, καταστήματα επισκευής μηχανημάτων, εργοστάσια τροφίμων και ποτών |
| Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Καναδάς, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Χιλή, Κολομβία, Αλγερ | Βασικά συστατικά: | FANUC ή SIEMENS |
| Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 48/48/48 | Λιμάνι: | Λιμένες της Κίνας |
Προδιαγραφές | Μονάδα | Διάταξη VMC850 |
Τύπος οδηγού με άξονα X/Y/Z | / | Γραμμικό σιδηρόδρομο καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 800 |
Ταξιδεύσεις στον άξονα Y | χμ | 500 |
Ταξιδεύσεις στον άξονα Z | χμ | 500 |

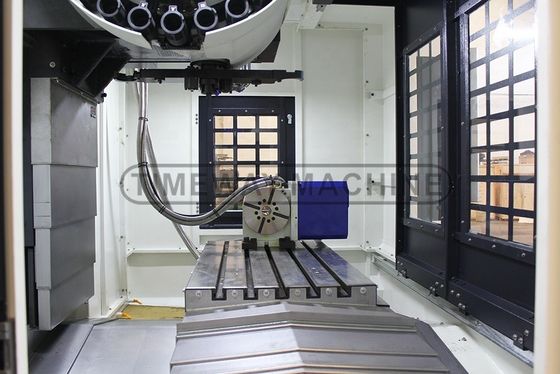

Πίνακας | ||
Μέγεθος πίνακα | χμ | 1000 × 500 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 500 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-100 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 110-610 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 524 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 8000 |
Κύρια ισχύς κινητήρα | kw | 7.5/11 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 48/48/48 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 20 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | - Όχι. |
Βάρος της μηχανής | χιλιόγραμμο | 4200 |
Συνολική διάσταση (LxWxH) | χμ | 2800 × 2250 × 2600 |

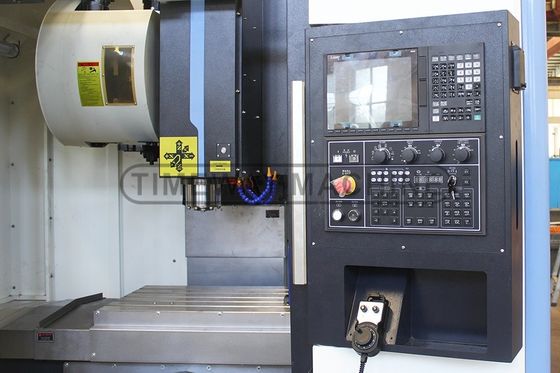

Σύστημα CNC | / | FANUC/MITSUBISHI |
