Η προστασία του χειριστή είναι προαιρετική.
 |
Μηχανή υψηλής ακρίβειας Ανταγωνιστικό στρογγυλοτροχείο με κενό στρογγυλοτροχείο Μίνι στρογγυλοτροχείο 1930*760*1500
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | Timeway |
| Αριθμό μοντέλου: | CM-400V |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $6,560.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 1500 | Περιοχή ταχύτητας σπινδέλου (rpm): | 550 - 3000 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Ελαφρύ καθήκον | πλάτος του κρεβατιού (mm): | 187 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 3.3Kw |
| Τετάρτη: | 220V/380V/400V/415V | Μέγεθος (L*W*H): | 1930*760*1500 |
| Βάρος (kg): | 1600 κλ | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή | Τύπος εμπορίας: | Νέο προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ονομασία: | Εγχειριζόμενη μηχανή στρογγυλομηχανής |
| Τύπος μηχανής: | Οριζόντια κανονική στροφή | Ονομασία προϊόντος: | Εγχειρίδιο Μηχανή μεταλλικού στροφείου |
| Κλειστή λέξη: | τόρνος μετάλλων | Λειτουργία: | Επεξεργασία μετάλλων |
| Ακριβότητα: | Μηχανή υψηλής ακρίβειας | Επεξεργασία: | Κομμάτι προς κατεργασία μετάλλων |
| Κλειστή λέξη: | Οριζόντια χειροκίνητη μηχανή στροφής | Χρώμα: | Προσαρμοσμένο |
| Απόσταση μεταξύ των κέντρων: | 1500 χιλιοστά | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 52 | Τοποθεσία αίθουσας επίδειξης: | Ηνωμένες Πολιτείες, Γερμανία, Φιλιππίνες, Σαουδική Αραβία, Πακιστάν, Ρωσία, Ταϊλάνδη, Κένυα, Αργεντι |
| Βασικά συστατικά: | Κουρέματα, τροχιά, κινητήρας, κιβώτιο ταχυτήτων, κινητήρας | Μαξ. Στροφή μήκους (mm): | 1500 χιλιοστά |
| Έτος: | 2021 | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανών, εργοστάσια παραγωγής, λιανική πώληση, κατασκευές, ενέργεια και εξορύξεις, άλλα |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Παραδοσιακό στρογγυλοτροχείο με κενό
Χαρακτηριστικό:
* Σημείο ακρίβειας και υπερηχητική συχνότητα σκληρής κατάστασης.
* Το σπινδύλιο υποστηρίζεται με ρουλεμάνιο ελαστικό ακριβείας.
* Τα εργαλεία κεφαλαίου είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα, σχισμένο και σκληροποιημένο.
* Για εργασίες μεγαλύτερης διαμέτρου παρέχεται αφαιρούμενο κενό.
* Εύκολη λειτουργία κιβώτιο ταχυτήτων έχει διάφορες τροφοδοσίες και λειτουργία κοπής νήματος.
* Σημείο ακρίβειας και υπερηχητική συχνότητα σκληρής κατάστασης.
* Το σπινδύλιο υποστηρίζεται με ρουλεμάνιο ελαστικό ακριβείας.
* Τα εργαλεία κεφαλαίου είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα, σχισμένο και σκληροποιημένο.
* Για εργασίες μεγαλύτερης διαμέτρου παρέχεται αφαιρούμενο κενό.
* Εύκολη λειτουργία κιβώτιο ταχυτήτων έχει διάφορες τροφοδοσίες και λειτουργία κοπής νήματος.
Περιγραφή των προϊόντων
Τρι-παγκόφτης | Κέντρο διαβίωσης |
Δοκίμαση με 4 σαγόνες | Εναρμονισμένο σύστημα στροφής |
Πίνακα προσώπου | Στρίψιμο |
Άνετα κέντρα | Κρατητής εργαλείων ταχείας αλλαγής |
Διάταξη καταδίωξης νήματος | Ψηφιακή ανάγνωση 2/3 άξονα |
Προστασία από ψεκασμό | Κάλυψη Chuck |
Πυροβόλο με λάδι | Κάλυψη βρόχου |
Φως εργασίας | Κάλυψη στύλου εργαλείου |
Σύστημα ψύξης | Πίνακα οδήγησης |
Σταθερή ξεκούραση | |
Ακολουθήστε την ανάπαυση | |
Αλλαγή ταχυτήτων | |
Μειωτικό μανίκι | |
Φρένο ποδιού | |
Πυροσβεστήρες θεμελιώδους κατασκευής | |
Τεχνουργείο και εργαλεία | |
Εγχειρίδιο λειτουργίας |
Προδιαγραφές | Μονάδα | CM-400 | CM-400V |
Γύρνα στο κρεβάτι. | χμ | 410 | 410 |
Κουνούνται πάνω από το διασταυρούμενο διαδρόμιο | χμ | 255 | 255 |
Διάμετρος κενού x πλάτος | χμ | 580 | 580 |
Υψόμετρο του κέντρου | χμ | 205 | 205 |
Απόσταση μεταξύ των κέντρων | χμ | 1000/ 1500 | 1000/ 1500 |
πλάτος του κρεβατιού | χμ | 250 | 250 |
Μέγιστο τμήμα εργαλείου κοπής | χμ | 20x20 | 20x20 |
Συνολική διαδρομή του διασταυρούμενου διαδρόμου | χμ | 210 | 210 |
Συνολική διαδρομή της κορυφαίας διαφάνειας | χμ | 140 | 140 |
Διάτρηση σπινθήρα | χμ | 52 | 52 |
Στρίψιμο σφαιριδίου μορς | - | D1-6 | D1-6 |
Κλωστοϋφαντουργία | ΤΠΙ | 4 | 4 |
Πεδίο ταχύτητας σπινθήρα (βήματα) | στροφές | 45-1800 (16) | 30-550 ή 550-3000 (χωρίς βήματα) |
Τριχόχρωμα αυτοκρατορικά βήματα | ΤΠΙ | 2-72 (45) | 2-72 (45) |
Τρίχες μετρικές διαστάσεις | χμ | 0.1-14 (39) | 0.1-14 (39) |
Διαμήκη τροφοδοσία | mm/επαναστροφή | 0.05-1.7 | 0.05-1.7 |
Διασταυρούμενες τροφές | mm/επαναστροφή | 0.025-0.85 | 0.025-0.85 |
Πεδίο των διαστάσεων της ενότητας | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Πεδίο διαμετρικών κλίσεων | ΔΠ | 8-44 (21) | 8-44 (21) |
Διάμετρος πτερύγιας ουράς | χμ | 50 | 50 |
Συνολική διακίνηση φτερούγων από τα σπαθιά | χμ | 120 | 120 |
Στρίψιμο σε φτερούγες | - | ΜΤ4 | ΜΤ4 |
Κινητήρας προώθησης σπινθήρα | kw | 3.3/2.2 | 3.3/2.2 |
Κινητήρας αντλίας ψυκτικού | w | 90 | 90 |
Μέγεθος συσκευασίας (LxWxH) | χμ | 2060/2560x900x1640 | 2060/2560x900x1640 |
Καθαρό βάρος | χιλιόγραμμο | 1300/1550 | 1350/1600 |
Ακαθάριστο βάρος | χιλιόγραμμο | 1500/1750 | 1555/1755 |
Λεπτομέρειες μηχανής
Χαρακτηριστικά μηχανής:
Αυτή η σειρά καθολικής κεντρικής γραμμής είναι ένα φανταστικό μοντέλο για μικρομεσαία εργοστάσια στροφής.σταθερή και ακολουθήστε την ανάπαυσηΓια τη μείωση του μη παραγωγικού χρόνου, το μοντέλο αυτό μπορεί επίσης να εξοπλιστεί με ψηφιακή ανάγνωση 2 ή 3 άξων.
Επικαιροποιημένη σκληρή, γυαλισμένη γκρίζα μηχανή από χυτοσίδηρο.
Το ηλεκτρομηχανικό φρένο ποδιού μειώνει σημαντικά τον χρόνο στάσης.
Τελευταία τεχνολογία κύριο ρουλεμάνιο ρουλεμάνιο με υψηλής ποιότητας γωνιακά ρουλεμάνια.
Εύκολη, ομαλή και ακριβής ρύθμιση της ταχύτητας και των ρυθμίσεων τροφοδότησης.
Σκληροποιημένα, γυαλισμένα γρανάζια και άξονες, επίσης στην μονάδα τροφοδοσίας.
Κεντρικά τοποθετημένοι, λογικοί διακόπτες για τροφοδοσίες και νήματα με κατσαρόλα και ράβδο τροφοδοσίας.
Ρυθμίσιμη στροφή για σπονδυλική στροφή, ρυθμιζόμενη κλίμακα χειροκίνητου τροχού (0,02 mm).
Η αφαιρούμενη γέφυρα επιτρέπει την επεξεργασία τεμαχίων με μεγάλη διάμετρο.
Τα μηχανοκίνητα σιδηροτροχεία είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα και έχουν σκληρυνθεί περισσότερο από HRC 50.
Πηγαίνετε να δείτε.

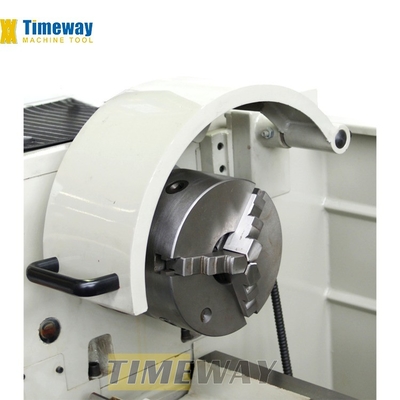

>> 3 σαγόνες χειροκίνητη τράβηξη είναι στάνταρ;
Πηγαίνετε να δείτε.
>> Οι σιδηροτροχιές του στροφείου σκληρύνονται και αθίζονται·
>> Τελειώστε την αυτόματη τροφοδοσία στον άξονα X και Z.
>> Το εργαλείο φύλαξης ταχυδρομείου είναι προαιρετικό.
Πηγαίνετε να δείτε.
>> Η σταθερή ανάπαυση και η συνέχεια της ανάπαυσης είναι τυποποιημένη για τη μηχανή στροφής κενών.
Πηγαίνετε να δείτε.

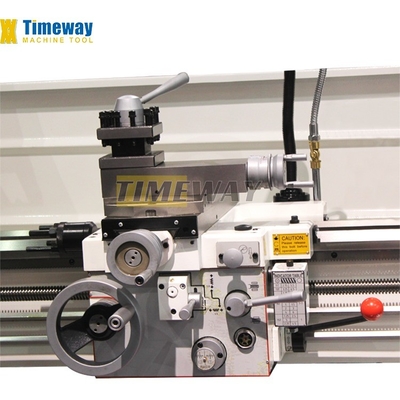

>> Διατίθεται τυποποιημένη θέση εργαλείων 4 σταθμών, θέση εργαλείων γρήγορης αλλαγής τύπου ΗΠΑ.
Πηγαίνετε να δείτε.
>> 2 & 3 άξονες DRO είναι προαιρετική.
>> Το φρένο ποδιού μπορεί να συνειδητοποιήσει την ταχεία διακοπή του σπινδέλου.
>> Ο φρουρός βίδας άξονα Z και η συσκευή μεγέθους είναι προαιρετικά.
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για οριζόντιο γρανάζιο CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου (μόνο για οριζόντιο γρανάζιο CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
