| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO9001, CE |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $35,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δοκιμαστικό υλικό |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2 υποκατάσταση |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 3400x2460x2960 χιλιοστά | Βάρος (T): | 4.6 Τ |
| Μέγεθος πίνακα (mm): | 1000x500 | Σύστημα ελέγχου CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 800 |
| Διάδρομος τραπεζιού (Y) (mm): | 500 | Διάδρομος τραπεζιού (Z) (mm): | 500 |
| Ακριβότητα θέσης (mm): | ±0.003 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.003 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 7.5/11 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 500 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 100000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Εγγύηση: | 12 μήνες |
| Τετάρτη: | 380V/50Hz | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Προσαρμοσμένα | Ταχύτητα σπινθήρα: | 8000 σ.α.λ |
| Στρίψιμο σπινθήρα: | BT1οικογενειακό δίκτυο | Περιοδικό Εργαλείο: | Εργαλεία τύπου δίσκου 24 |
| Τ-αυλακώσεις: | 5-18-100 | Τύπος οδηγών X/Y: | Γραμμικές ράγες |
| Τύπος οδηγών Z: | Σκάλα συρρίκνωσης | Ο τρόπος εξισορρόπησης: | Βαρύ χύτευμα |
| Σωδικές σιδηροτροχιές και στροφές με σφαίρες: | Ταϊβάν Hiwin | Μετά την εγγύηση: | Τεχνική υποστήριξη μέσω βίντεο, ηλεκτρονική υποστήριξη, ανταλλακτικά, συντήρηση και επισκευή επί τόπ |
| Τοποθεσία τοπικής υπηρεσίας: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Χιλή, Ουκρανία, Ουζμπ | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εστιατόρια, οικιακή χρήση, ενέργεια και εξορυκτικές εργασίες |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία | Βασικά συστατικά: | Σύστημα CNC |
| Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 48/48/15 | Λιμάνι: | Λιμένες της Κίνας |
Προδιαγραφές | Μονάδα | Δελτίο ΕΚΑΧ αριθ. |
Τύπος οδηγού με άξονα X/Y/Z | / | Χ/Υ: Γραμμική τροχιά καθοδήγησης, Ζ: Στρίβουσα τροχιά καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 800 |
Ταξιδεύσεις στον άξονα Y | χμ | 500 |
Ταξιδεύσεις στον άξονα Z | χμ | 500 |

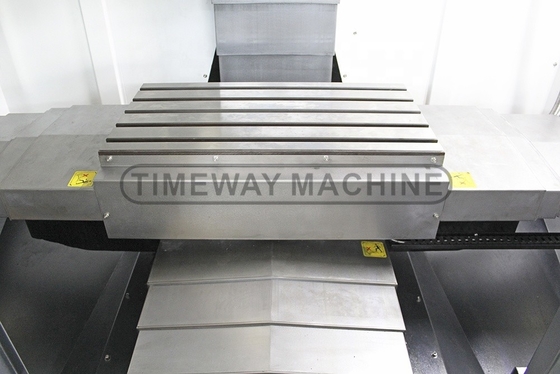

Πίνακας | ||
Μέγεθος πίνακα | χμ | 1000 × 500 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 500 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-100 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 110-610 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 524 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 8000 |
Κύρια ισχύς κινητήρα | kw | 7.5/11 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 48/48/15 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.008 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.006 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 20 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | Βαρύ χύτευμα |
Βάρος της μηχανής | χιλιόγραμμο | 4600 |
Συνολική διάσταση (LxWxH) | χμ | 2800 × 2350 × 2600 |
Σύστημα CNC | / | FANUC/MITSUBISHI |
√ Σύστημα CNC FANUC 0i MF √ X/Y: Γραμμικές ράγες καθοδήγησης, Z: Στρίβοντας ράγες καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
