| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $75,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Τυπική συσκευασία ή ως απαίτηση του πελάτη |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT1 χημικό προϊόν |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Οριζόντια |
| Μέγεθος (L*W*H): | 4860x3600x3460 χιλιοστά | Βάρος (T): | 12 Τ |
| Μέγεθος πίνακα (mm): | 630x630 | Σύστημα ελέγχου CNC: | FANUC |
| Αριθμός αξόνων: | 4 | Διάδρομος τραπεζιού (X) (mm): | 1100 |
| Διάδρομος τραπεζιού (Y) (mm): | 800 | Διάδρομος τραπεζιού (Z) (mm): | 1100 |
| Ακριβότητα θέσης (mm): | ±0.008 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 6000 στροφές ανά λεπτό | Δύναμη κινητήρα σπινδέλου ((kW): | 15/18.5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 1500 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 8000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 5 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Ευέλικτη κατασκευή | Εγγύηση: | ένα έτος |
| Τετάρτη: | 380V/50Hz ή παραγγελία | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Προσαρμοσμένα | μέγεθος εργασίας: | 630X630mm |
| Εργασιακό τραπέζι περιστροφής: | 1° ή 0,001° | Τ-αυλακώσεις: | 5-18-100 |
| Δυνατότητα του μαγαζιού εργαλείων: | 24 εργαλεία | Διάμετρο εργαλείου: | 112/200 χιλιοστά |
| Αεροπορικό έλεγχο μήκος εργαλείου: | 300 | Βάρος εργαλείου ATC: | 18 κιλά |
| Χρόνος αλλαγής εργαλείου ATC: | 5sec | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εργοστάσιο παραγωγής, ενέργεια και εξορυκτικές εργασίες, διαφημιστική εταιρε |
| Τοποθεσία αίθουσας επίδειξης: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσ | Βασικά συστατικά: | FANUC |
| Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 24/24/24 | Λιμάνι: | Λιμένες της Κίνας |
Προδιαγραφές | Μονάδα | HMC630 |

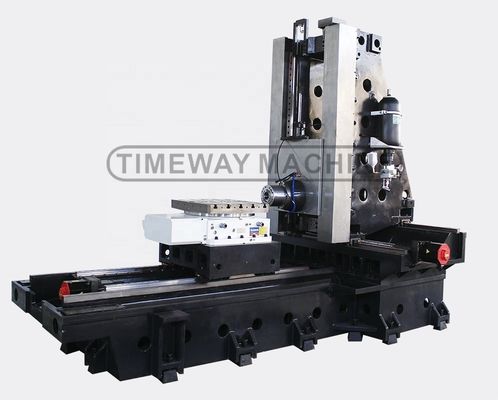

Δομή μηχανής | / | Θετικός τύπος Τ |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 1100 |
Ταξιδεύσεις στον άξονα Y | χμ | 800 |
Ταξιδεύσεις στον άξονα Z | χμ | 1100 |

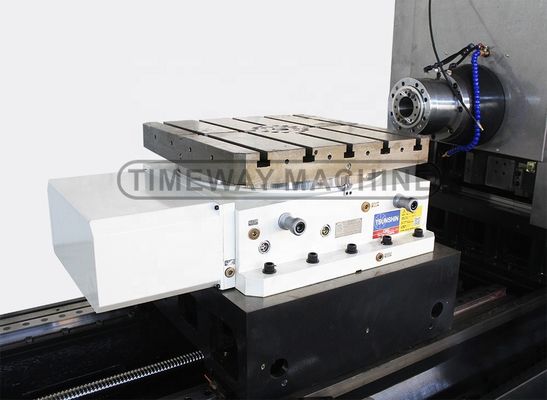

Πίνακας (άξονας Β) | ||
Στροφή ροπής του κινητήρα σερβοκινητήρα στον άξονα Β (FANUC) | / | Bis22 |
Μέγεθος πίνακα | χμ | 630 × 630 |
Αριθμός πίνακα | μ.τ.λ. | 1 |
Δείκτης πίνακα | ° | 1°×360 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | / | 5-18-100 |
Ταχύτητα περιστροφής του τραπεζιού | στροφές | 16.6 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 1500 |
Δύναμη κλεισίματος (35 kg / cm2) | χιλιόγραμμα/μέτρο | 5000 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινθήρα στο τραπέζι | χμ | 50-850 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 125-1225 |
Σπονδυλικός σπινθήρας | / | BT1 - Μονάδα |
Ταχύτητα σπινδέλου | στροφές | 6000 |
Κύρια ισχύς κινητήρα | kw | 15/18.5 |
3 άξονες (X/Y/Z) | ||
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | / | bis30/bis30/bis30 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 1-8000 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 24/24/24 |
Τύπος σιδηροτροχιών με άξονα X/Y/Z | - | Χ/Ζ: Γραμμική/Υ: συρόμενη |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.008 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.005 |
Ακριβότητα τοποθέτησης στον άξονα Β | " | ±10" |

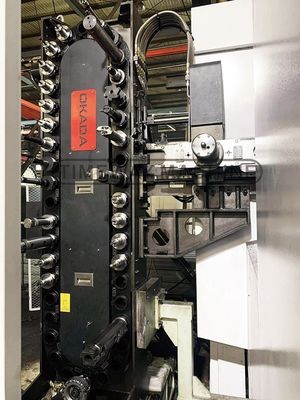

Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 5 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 18 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ112/Φ200 |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 40 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 8 |
Βάρος της μηχανής | χιλιόγραμμο | 12000 |
Συνολική διάσταση (LxWxH) | χμ | 4860 × 3600 × 3460 |
Σύστημα CNC | / | FANUC |
√ Σύστημα CNC FANUC 0i MF √ X/Z: Γραμμικές ράγες καθοδήγησης, Y: Στρίψιμες ράγες καθοδήγησης √ Ταιβάν BT50 σπινθήρα, 6000 στροφές/δευτερόλεπτο √ Ταινία περιστροφής NC της Ταϊβάν (άξονας Β) √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
