| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Πιστοποίηση: | CE & ISO9001 |
| Αριθμό μοντέλου: | Vmc650L |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | σε ξύλινη θήκη (μπορεί να καπνίζεται) ή σε θήκη αντιγραμμικού ξύλου |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 |
|---|---|---|---|
| Αριθμός αξόνων: | 3 | Αριθμός σπινδάλων: | Μονό |
| Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα | Στρίψιμο σπινθήρα: | BT2ορισμός |
| Διάδρομος τραπεζιού (X) (mm): | 700 | Διάδρομος τραπεζιού (Y) (mm): | 450 |
| Διάδρομος τραπεζιού (Z) (mm): | 450 | Ακριβότητα θέσης (mm): | ±0.008 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.006 | Τετάρτη: | Όπως το ζητάει ο πελάτης |
| Μέγεθος (L*W*H): | 2400x1900x2400 χιλιοστά | Σύστημα ελέγχου CNC: | FANUC |
| Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα | Βάρος (kg): | 3500 |
| Δύναμη κινητήρα σπινδέλου ((kW): | 7.5/11 | Εγγύηση: | 1 έτος |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 400 κιλά | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Χρώμα: | Προσαρμοσμένα |
| Σιδηροτροχίες άξονα X/Y: | Γραμμικές ράγες | Σιδηρόδρομος άξονα Z: | Γλιστρώντας ράγα |
| Ετικέτα στροφίδας σφαίρας: | Ταϊβάν Hiwin | Τ-αυλακώσεις: | 5-18-80 |
| Ταχύτητα κοπής: | 0-10m/min | Γρήγορη ταχύτητα τροφοδοσίας: | 48/48/15m/min |
| Στυλ ATC: | Τύπος δίσκου | Ικανότητα ATC: | 24 εργαλεία |
| Ηλεκτρική τροφοδοσία: | 18 kva | Μετά την εγγύηση: | Τεχνική υποστήριξη μέσω βίντεο, ηλεκτρονική υποστήριξη, ανταλλακτικά, συντήρηση και επισκευή επί τόπ |
| Τοποθεσία τοπικής υπηρεσίας: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Μεξικό, Ρωσία, Αυστραλία, Χιλή, Ρουμανία, Ουκ | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, οικιακή χρήση, ενέργεια και εξορύξεις | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσία, Ισπανία, Χιλή |
| Βασικά συστατικά: | Κουρέματα, κινητήρας, PLC, σύστημα CNC | Επιτραπέζιο ταξίδι (χιλ.): | 700/450 χιλιοστά |
| Έτος: | 2021 | Λιμάνι: | Λιμάνι της Κίνας |

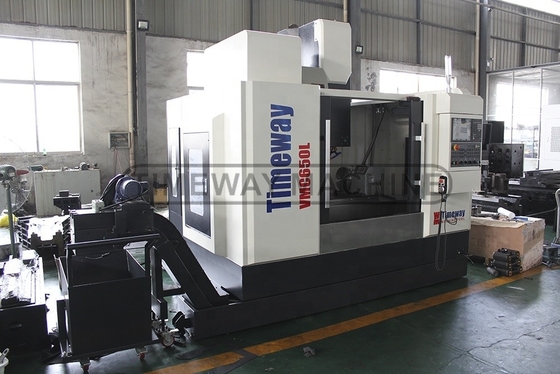

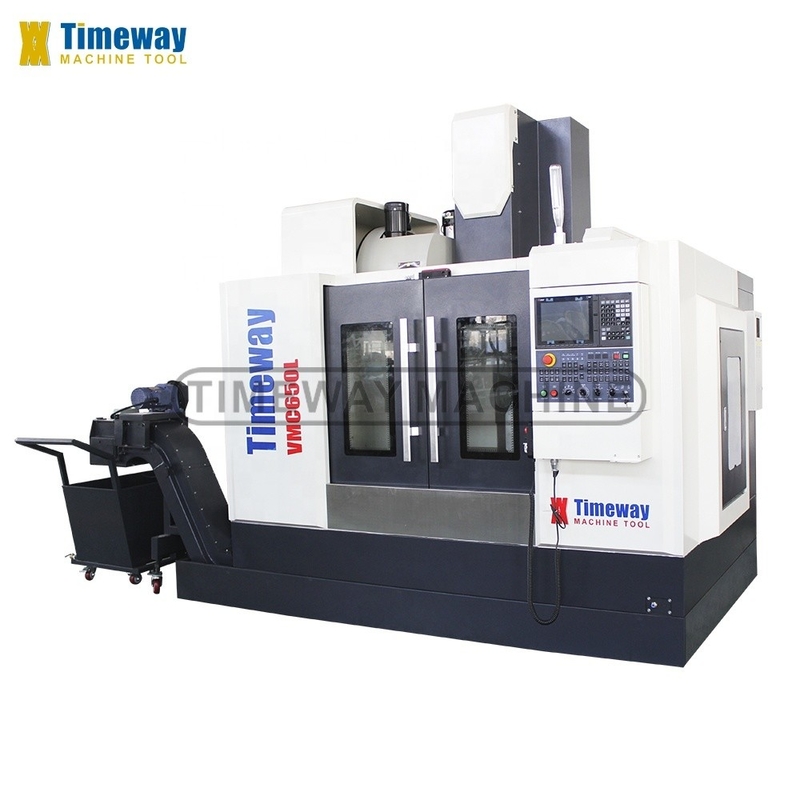

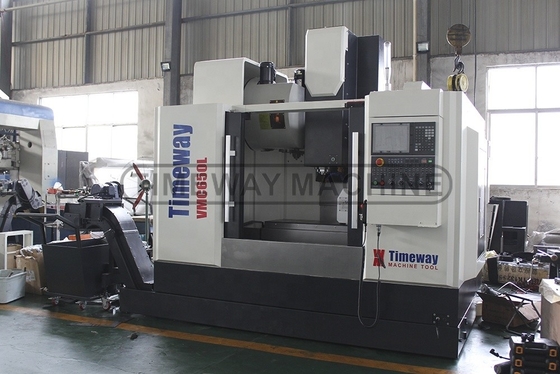

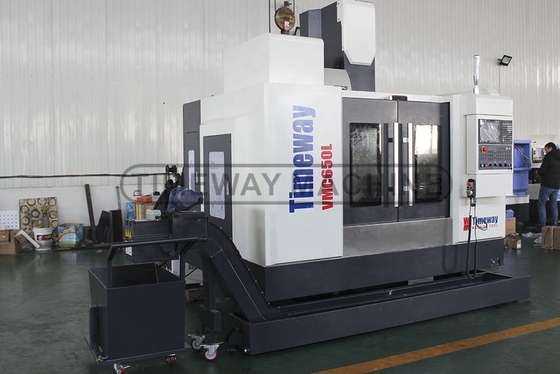

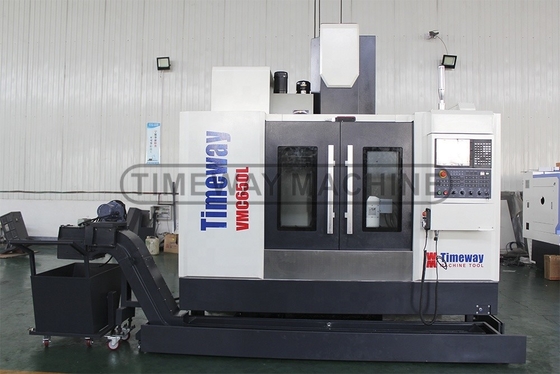

Προδιαγραφές | Μονάδα | Διάταξη VMC 650L | ||
Τύπος οδηγού με άξονα X/Y/Z | / | Χ/Υ: Γραμμική τροχιά καθοδήγησης, Ζ: Στρίβουσα τροχιά καθοδήγησης | ||
Δυναμικότητα | ||||
Ταξίδι στον άξονα Χ | χμ | 700 | ||
Ταξιδεύσεις στον άξονα Y | χμ | 450 | ||
Ταξιδεύσεις στον άξονα Z | χμ | 450 | ||
Πίνακας | ||||
Μέγεθος πίνακα | χμ | 1000×420 | ||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 400 | ||
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-80 | ||
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 130-630 | ||
Στρίψιμο | ||||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 495 | ||
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση | ||
Ταχύτητα σπινδέλου | r/min | 8000 | ||
Κύρια ισχύς κινητήρα | kw | 7.5/11 | ||
3 άξονες (X/Y/Z) | ||||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 | ||
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 | ||
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 48/48/15 | ||
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 | ||
Ακριβότητα | ||||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.008 | ||
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.006 | ||
Εργαλειοφυλάκιο (ATC) | ||||
Στυλ ATC | / | Δίσκος | ||
Ικανότητα ATC | εργαλεία | 24 | ||
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 | ||
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 | ||
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) | ||
Μέγιστο μήκος εργαλείου | χμ | 300 | ||
Άλλα | ||||
Ηλεκτρική τροφοδοσία | KVA | 18 | ||
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 | ||
Σύστημα εξισορρόπησης στον άξονα Z | / | Βαρύ χύτευμα | ||
Βάρος της μηχανής | χιλιόγραμμο | 3500 | ||
Συνολική διάσταση (LxWxH) | χμ | 2400 × 1900 × 2400 | ||
Σύστημα CNC | / | FANUC/MITSUBISHI | ||
√ Σύστημα CNC FANUC 0i MF √ X/Y: Γραμμικές ράγες καθοδήγησης, Z: Στρίβοντας ράγες καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
