5 άξονες Μεταλλική CNC φρεσκάρισμα Μηχανή Fanuc κέντρο επεξεργασίας με 1400 kg Max. Τραπέζι φορτίο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC, TIMEWAY |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $330,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο |
| Δυνατότητα προσφοράς: | 100 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Αριθμός σπινδάλων: | Δίδυμο |
|---|---|---|---|
| Τύπος: | Βόρειος | Μέγεθος (L*W*H): | 3100*4970*3030mm |
| Βάρος (T): | 15 τ | Μέγεθος πίνακα (mm): | Άλλα |
| Σύστημα ελέγχου CNC: | GSK, FANUC, KND, Siemens | Αριθμός αξόνων: | 3 |
| Διάδρομος τραπεζιού (X) (mm): | 900 | Διάδρομος τραπεζιού (Y) (mm): | 800 |
| Διάδρομος τραπεζιού (Z) (mm): | 540 | Ακριβότητα θέσης (mm): | ±0.008 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 | Περιοχή ταχύτητας σπινδέλου (rpm): | 20 - 12000 στροφές/ώρα |
| Δύναμη κινητήρα σπινδέλου ((kW): | 30 | Μέγιστο επιτραπέζιο φορτίο (κλ): | 1400 κιλά |
| Min. Χρόνος αλλαγής εργαλείου (s): | 7 | Δυνατότητα του μαγαζιού εργαλείων: | 32 |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Εγγύηση: | ένα έτος |
| Τετάρτη: | 380V/50Hz | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 2 έτη | worktable διάμετρος: | 800MM |
| Μέγιστο βάρος του εργασιακού υλικού: | 1400 κιλά | Ταχύτητα σπινθήρα: | 12000RPM |
| Γωνία περιστροφής στον άξονα C: | Οποιοδήποτε 360° | Ταξιδεύσεις στον άξονα X/Y/Z: | 900/800/540 χιλιοστά |
| Ταχύτητα στον άξονα Α: | 30 στροφές ανά λεπτό | Ταχύτητα στον άξονα C: | 600 σ.α.λ |
| Σύστημα CNC: | Κινέζικο σύστημα GNC61CNC | Βάρος: | 15000kg |
| Δύναμη: | 30kw (φουσκάλες) | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, καταστήματα επισκευής μηχανημάτων, εργοστάσια παραγωγής, εργοστά |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Τουρκία, Ηνωμένες Πολιτείες, Γερμανία, Βραζιλία, Ινδονησία, Μπαγκλαντές, Νότια Αφρική | Βασικά συστατικά: | Κουρέματα |
Περιγραφή προϊόντων

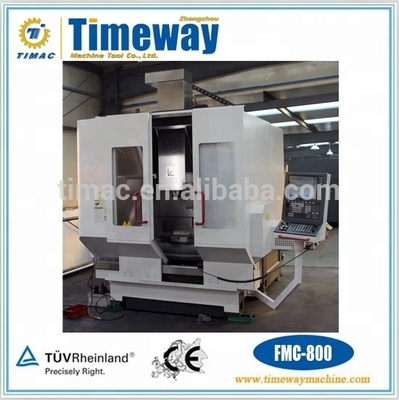

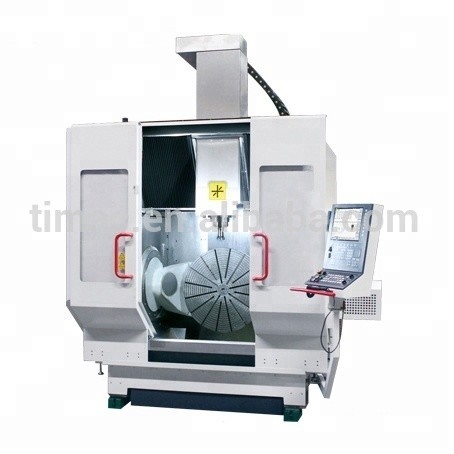

Πενταάξιο κατακόρυφο κέντρο επεξεργασίας CNC με στροφή
Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται.
Πλεονέκτημα του μηχανικού εργαλείου
1Βελτιωμένο πλαίσιο κιβωτίου και σχεδιασμός ολόκληρης της μηχανής.
2- Υιοθετήστε τεχνητό σώμα κρεβατιού.
3Η τεχνολογία άμεσης κίνησης εγγυάται καλύτερη δυναμική ικανότητα απόκρισης.
4Οδηγείται από το κέντρο βαρύτητας.
5Η ταχύτητα ταχείας τροφοδοσίας γραμμικού άξονα είναι 60m/min.
6Υψηλή δυναμική τεχνική απόκρισης.
7- Υψηλότερη ακρίβεια, υψηλότερη αποδοτικότητα επεξεργασίας.

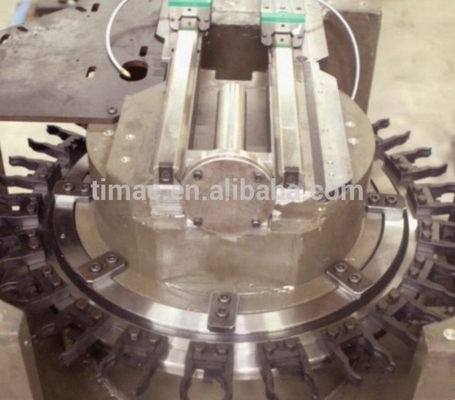

8- Το μαγαζί εργαλείων τύπου pick-up, ο χρόνος αλλαγής εργαλείων είναι σύντομος.
9. υψηλής ταχύτητας C-άξονας συνειδητοποιούν τη λειτουργία φρέσκας και στροφή σύνθετα.
10Αξία περιστροφής γωνίας: -130 βαθμοί έως +130 βαθμοί.
11- Ευφυής τροφοδοσία, εξοικονόμηση ενέργειας 20% κατά τη διάρκεια ζωής.
Πλεονέκτημα του συστήματος CNC
1Τέλεια τεχνολογία πέντε αξόνων (RTCP, κλίση μηχανικής)
2Ανταλλαγή πληροφοριών υψηλής ταχύτητας.
3Υψηλή ανάλυση, υψηλής ακρίβειας προγραμματισμός ελέγχου συχνότητας.
4Ακριβής αντίληψη για θέση ή γωνία.
5Πολυ-καναλική τεχνολογία ελέγχου.
6Τα συστήματα υποστηρίζουν ασύρματη ανίχνευση, τοποθέτηση εργαλείων πρόσβασης μετρητή.
7. Λάθος αντιστάθμισης λειτουργία: η αμφίδρομη αντιστάθμιση βάθους, την αντιστάθμιση γραμμικότητας (συμπεριλαμβανομένης κάθε αντιστάθμισης απόκλισης) και κάθετο βαθμό αντιστάθμισης κλπ.
8. Δευτερεύουσα ανάπτυξη και σύστημα offline 3D προσομοίωσης.
Δυναμικότητα και χαρακτηριστικό

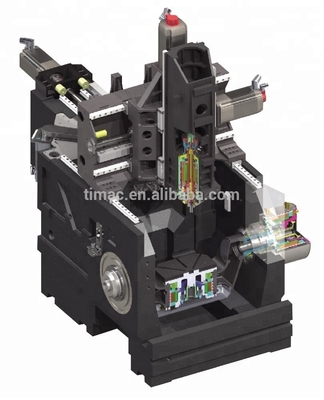

Βελτιωμένο σχεδιασμό δομής κιβωτίου και ολόκληρης της μηχανής
1Η βέλτιστη υποστήριξη σπινθήρα.
2. Χρησιμοποιήστε για αναφορά κλασική δομή κάθετης συντεταγμένης τρύπανσης, έχουν καλύτερη ακαμψία σπινθήρα.
3. CNC περιστροφική κλίμακα κλίμακας εργασίας συνειδητοποιούν δομή διπλού τοιχώματος υποστήριξης.
4Ο άξονας Y υιοθετεί τέσσερις οδούς καθοδήγησης ως στήριξη και κύρια κίνηση που βρίσκεται στο κέντρο.
5. κύκλωμα τύπου εργαλείο περιοδικό σε συνδυασμό με το κρεβάτι γύρισμα της μηχανής εργαλείου, απλή δομή και εξοικονόμηση χώρου.
Τεχνητό σώμα κρεβατιού Lidan
1Ο συντελεστής θερμικής διαστολής είναι μόνο 1/20 του χυτοσιδήρου, μικρότερο λάθος θερμικής παραμόρφωσης.
2Η τεχνητή αναισθησία του λιδάνου είναι έξι φορές μεγαλύτερη από εκείνη του χυτοσίδερου, καλύτερη δονητική απόδοση.
3Μόλις σχηματιστεί, εξοικονομεί σημαντικά το χρόνο επεξεργασίας και το κόστος.
4. διαδικασία κατασκευής σκληρύνει θερμοκρασία δωματίου, η ακριβής μηχανή εργαλεία επιλογή των υλικών κρεβάτι.
Τεχνολογία άμεσης κίνησης
1Καλή δυναμική ικανότητα απόκρισης
2Χωρίς αντίδραση, χωρίς μηχανική φθορά της μετάδοσης
3Μέσα από κινητήρα ροπής ως τεχνολογία κύριας κίνησης περιστροφικών συντεταγμένων
4. FMC-800 και FMC-400T C-άξονας είναι αντίστοιχα εξοπλισμένη με χαμηλή / υψηλή ταχύτητα ροπής-κινητήρα, έτσι ώστε να μπορεί υψηλής ακρίβειας τελική φρέσκωση και στροφή.
Οδηγούνται Στο Κέντρο της Βαρύτητας
1Πιο ισχυρή και πιο σταθερή κίνηση.
2- Γυριστικό τραπέζι τύπου κούνιας με κίνηση του κέντρου βαρύτητας.
3- Να περιορίσετε αποτελεσματικά τις δονήσεις για να εξαλείψετε την αντίδραση.
4Για να παρέχει στους χρήστες την ιδανική απόδοση επεξεργασίας.
Τεχνολογία υψηλής δυναμικής απόκρισης
1Ο σχεδιασμός της μηχανής εργαλείου για τη δυναμική βελτιστοποίηση της απόδοσης των κινούμενων μερών.
2Η σχεδίαση έχει ιδιαίτερη έμφαση στην υψηλή ακαμψία και το ελαφρύ βάρος, καθώς και στην αντιστοιχία ισχύος των μηχανικών κινούμενων μερών.
3Προαιρετικά τμήματα λειτουργίας πολλαπλών ειδών, για τη βελτιστοποίηση της μετακίνησης συντεταγμένων παραμέτρων.
4. Δυναμική απόδοση του εργαλείου μηχανής να ανταποκρίνονται στις απαιτήσεις του χρήστη.
Χρησιμοποιώντας την ανάλυση πεπερασμένων στοιχείων για βοηθητική ανάπτυξη προϊόντων
1Βασισμένο στο 3D μοντέλο, για να προσομοιώσει το στατικό φορτίο και τη δυναμική λειτουργία.
2Η προσομοίωση και η διόρθωση του σχεδιασμού για πολλές φορές, η επιδίωξη κάθε εξαρτήματος μηχανής για την επίτευξη των ιδανικών στατικών και δυναμικών χαρακτηριστικών, για να εξασφαλιστεί η συνολική ακαμψία της μηχανής εργαλείου.
3Στο μηχάνημα πρωτότυπου, πειραματική και μοδατική ανάλυση.
Ηλεκτρικό σπιντέλο
1Η ηλεκτρική σπείρα είναι ένα από τα βασικά μέρη του κέντρου επεξεργασίας, η σειρά σπείρα είναι υψηλής ταχύτητας, ακριβής,υψηλής άκαμπτης και μεγάλης ισχύος ηλεκτρικό σπινθήρα (Επιλογικό σύνθετο ηλεκτρικό σπινθήρα αλεύρισης και στροφής με λειτουργία κλειδώματος σπινθήρα και στροφής).
2Για την αξιοπιστία του σπινδέλου υψηλής ταχύτητας και την σταθερότητα της ακριβείας των εργαλείων μηχανών κλπ. προβλήματα, εστιασμένη έρευνα: το ηλεκτρικό σπινδέλιο υψηλής ταχύτητας μπορεί να αντισταθμίσει την τεχνολογία θερμικής επιμήκυνσης,σχεδιασμός βελτιστοποίησης της δομής της ηλεκτρικής ψύξης και λιπαντικής σφηνίδαςΤεχνολογία αξιοπιστίας μηχανισμού σφραγίσματος εργαλείων HSK Τεχνολογία ελέγχου ακριβείας και τεχνολογία σταθερότητας ακριβείας Ενιαία και ολοκληρωμένη τεχνολογία ελέγχου των επιδόσεων των κινητήρων σφινδάλουΗ βασική τεχνολογία της κατασκευής τεχνολογία της ακριβούς επεξεργασίας και συναρμολόγησης της πραγματοποίησης σταθερή μαζική παραγωγή.
3. Είναι κατάλληλο για υψηλής απόδοσης μηχανική ακριβείας του αερoδιαστημικού τομέα ολοκληρωμένο σμήνος, σύνθετα μέρη του σώματος, τμήματα κιβώτιο κινητήρα αεροπορίας, σπειροειδής ομπρέλα εξαρτήματα κινήματος και τα μέρη του καλούπι.
Τεχνική παράμετρος
| Προδιαγραφές | Μονάδες | VMC800 | FMC800 | FMC800T (με στροφή) | |
| Δυναμικότητα | Μέγιστη διάμετρος περιστροφής του εργαστηρίου | χμ | - | Φ1100 | Φ1100 |
| Μέγιστο πλάτος άλεσης | χμ | 1140*806 | 800 | 800 | |
| Μέγιστο ύψος άλεσης | χμ | 540 | 540 | 540 | |
| Διάμετρος του τραπεζιού εργασίας | χμ | 1140*806 | Φ800· Φ625 | Φ800· Φ625 | |
| Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 1400 | 1400 | 1400700 (στροφή) | |
| Ταξίδια | Ταξιδεύσεις στον άξονα X/Y/Z | χμ | 1100/800/540 | 900/800/540 | 900/800/540 |
| Πεδίο γωνίας περιστροφής του άξονα Α | ° | - | -130°- +130° | -130°- +130° | |
| Περιοχή γωνίας περιστροφής στον άξονα C | ° | - | Κάθε γωνία | Κάθε γωνία | |
| Στρίψιμο | Μέγιστη ροπή σφαιριού | Ε.μ. | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| Μέγιστη ταχύτητα σπινθήρα | στροφές | 12000· 10000 | 12000· 10000 | 12000· 10000 | |
| Ονομαστική ισχύς κινητήρα σπινδέλου | kw | 30; 24 | 30; 24 | 30; 24 | |
| Τύπος ράβδου εργαλείου |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| Κέντρο εργαλείων έξω από το νερό |
| Προαιρετικό | Προαιρετικό | Προαιρετικό | |
| Διορισμός της καμπύλης |
| - Ναι, ναι. | - Ναι, ναι. | - Ναι, ναι. | |
| Κλειδώματα θέσης |
| - Όχι, όχι. | - Όχι, όχι. | - Ναι, ναι. | |
| Άξονας Α | Τύπος κίνησης |
| - | Με άμεση κίνηση με κινητήρα ροπής | Με άμεση κίνηση με κινητήρα ροπής |
| Στροφή κίνησης S1/S6 | Ε.μ. | - | 2700 (μονοκίνητο) | 2700 (μονοκίνητο) | |
| Άξονας C | Τύπος κίνησης |
| - | Με άμεση κίνηση με κινητήρα ροπής | Με άμεση κίνηση με κινητήρα ροπής |
| Στροφή κίνησης S1/S6 | Ε.μ. | - | 1240/2300 | 1490/1960 | |
| Μέγιστη ταχύτητα τροφοδοσίας | Άξονας X/Y/Z | m/min | 48· 60 | 48· 60 | 48· 60 |
| Άξονας Α | στροφές | - | 30 | 30 | |
| Άξονας C | στροφές | - | 75 | 600 | |
| Μίν μονάδα ρύθμισης | Άξονας X/Y/Z | Εμ... | 1- 0,1 | 1- 0,1 | 1- 0,1 |
| Άξονας C | ° | - | 00,001°, 0,0001° | 00,001°, 0,0001° | |
| Ελέγχος πλήρους κλειστού κυκλώματος | Άξονας X/Y/Z |
| Τύπος | Τύπος | Τύπος |
| Άξονας A/C |
| - | Τύπος | Τύπος | |
| Ακριβότητα θέσης | Άξονας X/Y/Z | Εμ... | 8; 5 | 8; 5 | 8; 5 |
| Άξονας A/C | " | - | 8; 5 | 8; 5 | |
| Ακρίβεια επανατοποθέτησης | Άξονας X/Y/Z | Εμ... | 53. | 53. | 53. |
| Άξονας A/C | " | - | 53. | 53. | |
| Επιστημονικό περιοδικό εργαλείων | Δυναμικότητα |
| 36 | 36 | 36 |
| Μέγιστη διάμετρος εργαλείου | χμ | Φ125 | Φ125 | Φ125 | |
| Μέγιστο μήκος του εργαλείου | χμ | 230 | 230 | 230 | |
| Μέγιστο βάρος του εργαλείου | χιλιόγραμμο | 10 | 10 | 10 | |
| Συσκευές | Ασύρματη κεφαλή μετρητή κομματιού εργασίας | Εμ... | ±3 ((Αναπροσαρμογή της ακρίβειας) | ||
| Μετρητής ρύθμισης εργαλείου | Εμ... | ±3 ((Αναπροσαρμογή της ακρίβειας) | |||
| Βάρος της μηχανής | Ν.Δ. | χιλιόγραμμο | 14000 | 15000 | 15000 |
| Σύστημα CNC | Σχήμα |
| Σύστημα CNC GNC61
| ||
Σημειώσεις: Η σειρά εργαλειομηχανών έχει επίσης 400Series; 600Series; 1250Series. Μεταξύ της σειράς VMC μόνο είναι εξοπλισμένη με άξονα X/Y/Z, χωρίς άξονα A/C. FMC-T σειρά πρότυπο:Ηλεκτρικό σπιντέλο με κλειδαριά και C-άξονα υψηλής ταχύτητας. αλλά η σειρά FMC ηλεκτρικό σπινθήρα χωρίς κλειδαριά και C-άξονας χαμηλή ταχύτητα.

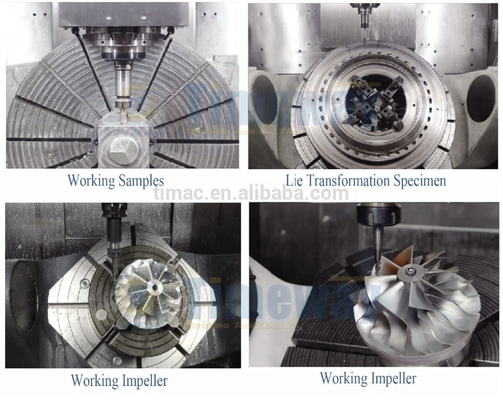

Τυπικά Παραδείγματα

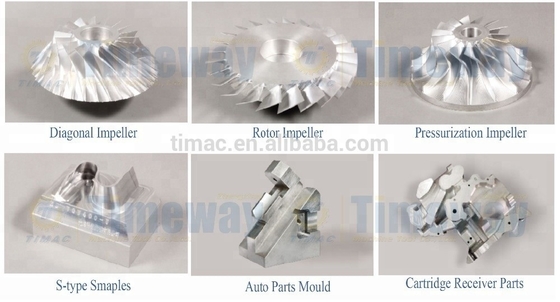

Εικόνες εργασίας
Διάγραμμα ταχύτητας και ισχύος και ροπής
Αριθμός 800
| Στρογγυλοειδή της σειράς 800 | |
| Στρογγυλοειδή της σειράς 800 | |
Περιοχή δαπέδου
Προβολή σχεδίου ((mm)
| Σχήμα | FMC400 | FMC600 | FMC800 | FMC1250 |
| Β-01 | 2882 | 3320 | 3745 | 4125 |
| Β-02 | 2003 | 2414 | 2788 | 3005 |
| Β-03 | 1800 | 2279 | 2751 | 2980 |
| Β-04 | 4200 | 4655 | 4970 | 5320 |
| Β-05 | 1400 | 1560 | 1700 | 1900 |
| Β-06 | R1400 | Ρ1420 | Ρ1440 | R1520 |
| Β-07 | R325 | R325 | R325 | R325 |
| Β-08 | 235 | 245 | 265 | 280 |
| Β-09 | 650 | 650 | 800 | 800 |
| Β-10 | 650 | 650 | 800 | 800 |
| Β-11 | 420 | 635 | 900 | 1350 |
Προσωπική θέα
| Σχήμα | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
