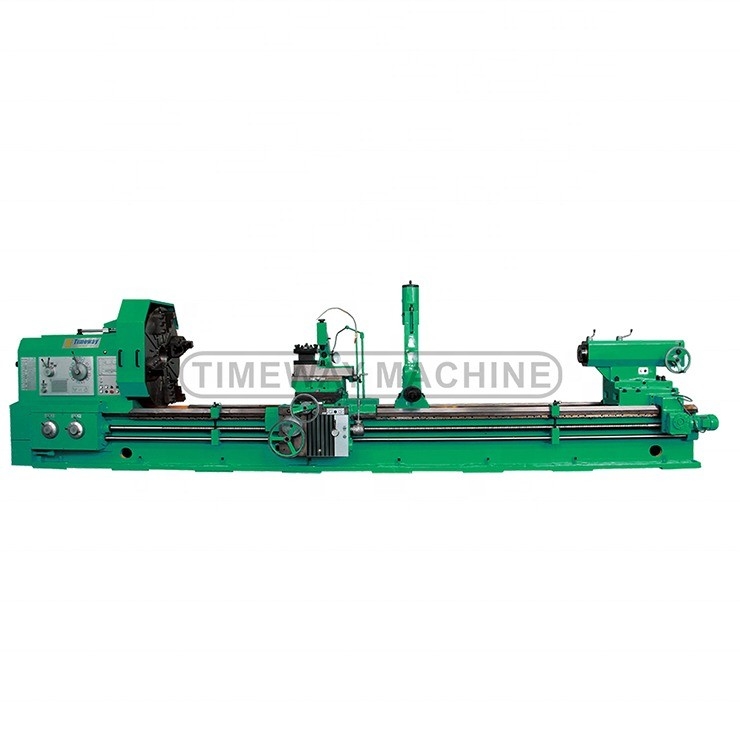

Μεγάλης χωρητικότητας χειροκίνητο οριζόντιο στρογγυλοτροχείο βαριάς λειτουργίας για τεμάχια έως 11800 mm
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timeway |
| Αριθμό μοντέλου: | ΑΛ-1600C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $80,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 11800 | Περιοχή ταχύτητας σπινδέλου (rpm): | 3.15 - 315 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 400 χιλιοστά |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 22 |
| Τετάρτη: | 220V/380V | Μέγεθος (L*W*H): | 15100x2150x1950 |
| Βάρος (kg): | 8000 κιλά | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Τύπος εμπορίας: | Άλλα |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ταλάντευση πέρα από το κρεβάτι: | 1600 χιλιοστά |
| Γυρίστε την άμαξα.: | 1210MM | Μέγιστο μήκος του κομματιού προς κατεργασία: | 11800mm |
| Μέγιστο μήκος στροφής: | 3800mm | Πλάτος κρεβατιών: | 970 μέτρα |
| Μέγιστη τέμνουσα δύναμη: | 45000N | Μύτη αξόνων: | Α2-15 |
| Ο άξονας άντεξε: | 130MM | Τρύπα σφαιριδίου: | Μετρική 140 |
| Πεδίο ταχυτήτων σπινθήρων: | Προοίμιο:3.15-315, αναστροφή:3.5-291 | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 130 | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Βραζιλία, Σαουδική Αραβία, Πακιστάν, Σρι Λάνκα, Ρουμανία, Νότια Αφρική, Ουκρανία, Νιγηρία, | Βασικά συστατικά: | Κουρέας, αντλία, τροχιά |
| Μαξ. Στροφή μήκους (mm): | 11800 mm | Έτος: | 2023 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
1Η σειρά αυτή οριζόντιων στροφών είναι κατάλληλη για την επεξεργασία μεγάλων και μεσαίων μεγεθών εξαρτημάτων χύτευσης, χάλυβα και μη σιδηρούχων μετάλλων.
Μπορεί να αποδειχθεί εξωτερικό.
Ο κύκλος, η εσωτερική τρύπα, το τέλος του προσώπου, η αυλή, η γεώτρηση, το τρύπημα και η φωλιά, και μπορεί να περιστρέψει διάφορα εσωτερικά και
εξωτερικές ίνες, όπως μετρικές, ίντσες, μοδίους και διαμετρικές.
2Το μηχάνημα έχει στερεό σώμα, ισχυρή ακαμψία, υψηλή ισχύ, ευρύ εύρος ταχυτήτων και ικανότητα υψηλών ταχυτήτων και ισχυρών
Όταν ολοκληρώνεται, το σφάλμα στρογγυλότητας δεν είναι μεγαλύτερο από 0,01 mm, το σφάλμα βαθμού κυλίνδρου δεν είναι μεγαλύτερο από 0,03 mm στο
μήκος μέτρησης 300 mm.
3Το κρεβάτι είναι κατασκευασμένο από χυτοποιημένο δομικό κρεβάτι.
στην επιφάνεια οδηγήσεως, η τεχνολογία της πλακέτας-οδηγού κατά της σύρσης
Η διαφορά μεταξύ των τιμών και των τιμών των υλικών που χρησιμοποιούνται για την κατασκευή των συστημάτων είναι πολύ μεγάλη.
εμφάνιση χαμηλής ταχύτητας
Γύρνοντας.
4Το ελαστικό ελαστικό υιοθετεί διάσημα προϊόντα μάρκας.
Για να μειωθεί η θερμική παραμόρφωση, το κεφαλικό λιπαίνεται
Το μπροστινό άκρο του κύριου άξονα υιοθετεί μια δομή τριών στήριξης μιας διπλής σειράς γωνιακής σφαίρας επαφής
Βελτιώνει την ακρίβεια και αυξάνει την ακαμψία.
5.Τα γρανάζια του κεφαλιού σβήνουν και γείτονται για να εξασφαλιστεί ακριβής μετάδοση και χαμηλός θόρυβος.
έχει τα χαρακτηριστικά της χαμηλής αύξησης της θερμοκρασίας, της μικρής θερμικής παραμόρφωσης και της υψηλής ακρίβειας, γεγονός που κάνει το σπινδύλιο να διατηρεί
σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας λειτουργίας.
6.Υψηλή ακαμψία μονότμημα με 970mm διάστημα κλίσης, το οποίο εξασφαλίζει τη μηχανή έχει ισχυρή σταθερότητα και υψηλή ακρίβεια.
7.Σύμβαση σπινθήρα μέσω διάμετρος τρύπας είναι Φ130mm μεγάλη τρύπα, και να υιοθετήσουν A2-15 σπινθήρα τύπου συνδέσμου μύτης, ακρίβεια runout του
Το σπιντέλ είναι καλύτερο.
8Το μηχάνημα μπορεί να χρησιμοποιηθεί για την κοπή της σύντομης κωνικής επιφάνειας από την κορυφή του εργαλείου, και το μακρύ κωνικό
Η επιφάνεια μπορεί να περιστραφεί από τον επάνω στύλο εργαλείου και την διαμήκη τροφοδοσία μαζί.
9.Υψηλή ισχύς, υψηλή ακαμψία και ευρύ εύρος ταχυτήτων για υψηλή ταχύτητα και ισχυρή κοπή, εύρος ταχυτήτων
Η μηχανή είναι εξοπλισμένη με ηλεκτρικό κινητό καλαθοστάσιο, μειώνει την ένταση εργασίας του χειριστή
και βελτίωση της αποτελεσματικότητας της εργασίας.
11.Η κανονική χωρητικότητα φόρτωσης του στροφείου είναι 10000kg. Προαιρετικά μπορεί να είναι 12000kg
Προδιαγραφές | Μονάδα | ΑΛ-1600C |
Γύρνα στο κρεβάτι. | χμ | 1600 |
Γυρίστε την άμαξα. | χμ | 1210 |
Μέγιστο μήκος του εργαστηρίου | χμ | Διάταξη αριθ. |
Μέγιστο μήκος στροφής | χμ | 2800/3800/4800/5800/7800/9800/11800 |
Διάστημα οδήγησης | χμ | 970 |
Μέγιστη δύναμη κοπής | N | 45000 |
Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 10000 |
Διάγραμμα της τρύπας του σπινδέλου | χμ | 130 |
Τρύπα σφαιριδίου | - | μετρική 140 |
Πεδίο ταχυτήτων σπινθήρων | r/min | Προοίμιο: 3.15-315, αντιστροφή:3.5-291 |
Αριθμός ταχυτήτων σπινδέλου | βήματα | Προοίμιο:21, αντιστροφή:12 |
Διαμήκη και διασταυρούμενη | είδη | 56 |
Πεδίο κίνησης τροφοδοσίας | mm/r | κατά μήκος:0.1-12, σταυρός:0.05-6, κορυφή εργαλείου: 0.025-3 |
Αριθμός και εύρος της μετρικής κλωστή | χμ | 1-120 (44) |
Αριθμός και εύρος νήματος εκατοστών | ΤΠΙ | 28-1/4 (31) |
Αριθμός και εύρος της κλωστής της μονάδας | MP | 0.5-60 (45) |
Αριθμός και εύρος διασταύρωσης νήματος | ΔΠ | 1/2-56 (38) |
Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 650 |
Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 300 |
Μέρος της ράβδου εργαλείου | χμ | 45x45 |
Πεδίο κυματισμού του στύλου εργαλείου | ° | ± 90 |
Γρήγορος σταθμός εργαλείων | mm/min | διάμηκος: 1870, σταυρός: 3740, πάνω εργαλειοστάσιο: 935 |
Διά. από φτερούγες | χμ | 220 |
Ταξιδεύσεις πτερύγων | χμ | 300 |
Τρυπές τρύπες από φτερούγες | - | MT1 |
Κύρια ισχύς κινητήρα | kw | 22 |
Διάρκεια | χμ | 6020/7020/8020/9020/11020/13020/15020 |
Διάμετρο | χμ | 1995 |
Υψόμετρο | χμ | 2525 |
ΤΑ ΣΤΑΝΤΑΡΔΙΚΑ ΕΧΡΙΑ | ΕΠΙΘΥΜΑΤΙΚΑ Συσκευάσματα |
4 σαγόνες βαρύ ανεξάρτητο θόλωμα, σταθερή ανάπαυση (έκταση άνω των 3 μέτρων), Ακολουθήστε την ξεκούραση, Μετακίνηση χειροκίνητης ουράς, Dκέντρο της κεφαλής, 4 σταθμοί εργαλείων, σύστημα ψύξης, Φωτήρα εργασίας, Εργαλεία και εργαλειοθήκη, Εναρμόνιση σφήνας και μπουλόνια, Εγχειρίδιο λειτουργίας (Αγγλικά). | 2 ή 3 άξονες DRO, Τσακ φύλακα, Προστάτης εργαλείων, Οπίσθια προστατευτική συσκευή. Ηλεκτρική κινητήρα, Συσκευή άλεσης |
