* Το μηχάνημα είναι κατάλληλο για την επεξεργασία μεγάλων και λεπτών και βαρέων ακανόνιστων εργαστηρίων.Εξαιτίας του βάρους του εργασιακού υλικού, έτσι ώστε το εργασιακό κομμάτι και το κορμί να μπορούν να εξασφαλίσουν ότι το κλειστό, σύντομο χρόνο φόρτωσης και εκφόρτωσης του εργασιακού κομμάτι και τη σταθερότητα.
* Η στήλη, η δέσμη και η οδήγηση του κροταμιού υιοθετούν αλεύρι μετά τη σβήσιση, έχουν εξαιρετική αντοχή στην φθορά και παρατείνουν τη διάρκεια ζωής.επίτευξη σκοπών προστασίας του περιβάλλοντος.
 |

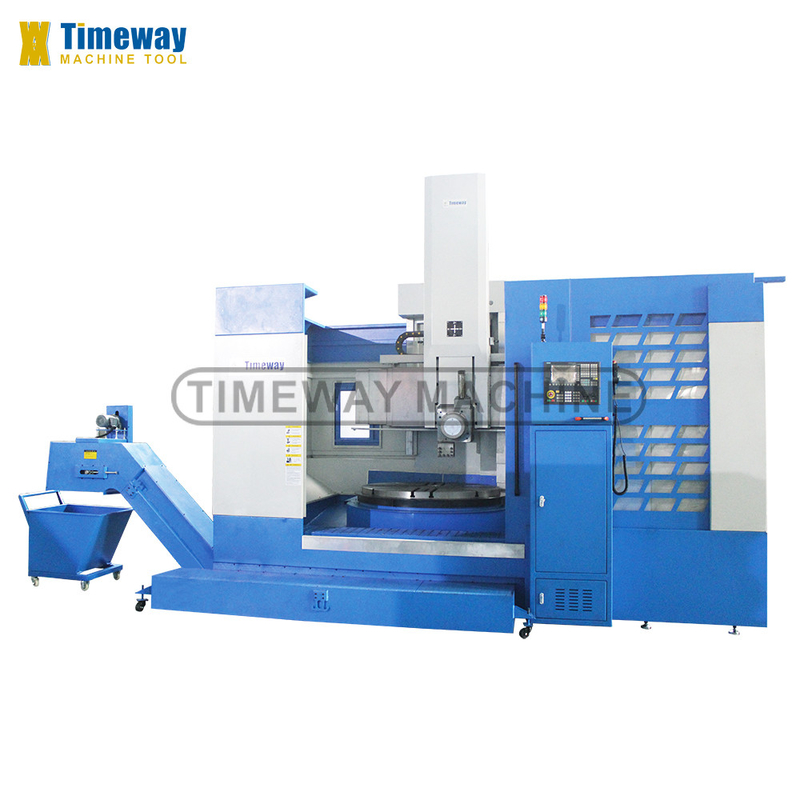

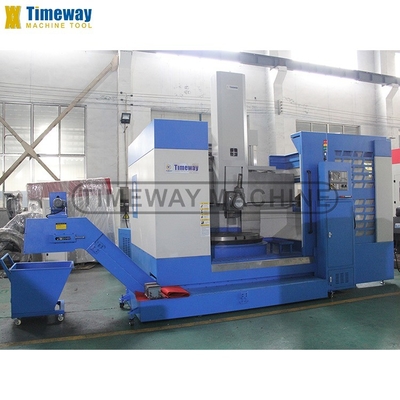

Μεγάλη ακρίβεια μονό στήλη κατακόρυφη μηχανή στρογγυλομηχανής με FANUC Siemens CNC ελεγκτή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timac/Timeway |
| Αριθμό μοντέλου: | VLK1600E |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $12,000.00/pieces 1-2 pieces |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Μέγιστο μήκος του εργασιακού υλικού (mm): | 1600 |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 8000 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 1030 mm | Δρόμος (άξονας Z) ((mm): | 1000 χιλιοστά |
| Ακριβότητα θέσης (mm): | ±0,002 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.001 |
| Μέγεθος (L*W*H): | 5510*3925*4600 χιλιοστά | Τετάρτη: | 380V/420V/440V |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 15000 | Εγγύηση: | 1 έτος, ενός έτους |
| Βασικά σημεία πώλησης: | Αυτόματη, ανταγωνιστική τιμή, υψηλό επίπεδο ασφάλειας, υψηλή ακρίβεια, εξοικονόμηση ενέργειας, βιώσι | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 2 - 200 στροφές/ώρα | Ταξίδι (άξονας Υ) (χιλ.): | 1600 χιλ. |
| Στρίψιμο σπινθήρα: | Τροφοδοσία | Δρόμος κοπής: | 17.5 Ν.μ. |
| Ταχύτητα ταχείας τροφοδοσίας ((mm/min): | 0.1 - 2000 mm/min | Ταχύτητα τροφών (mm/min): | 0.1 - 500 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 0,7 | CNC ή όχι: | CNC μηχανή τόρνου |
| Ονομασία προϊόντος: | Μηχανή στρογγυλομηχανής CNC μονής στήλης | Τύπος προϊόντος: | κάθετη μηχανή CNC |
| Σχήμα: | VLK1600E | Μέγιστη διάμετρος κλίσης: | 1600 χιλιοστά |
| Μέγιστη γυρίζοντας διάμετρος: | 1600 χιλιοστά | Μέγιστη. ύψος: | 1400 χιλιοστά |
| Δυνατότητα φόρτωσης: | 8000 κιλά | Κύρια ισχύς κινητήρα: | 37kw |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Σημείο αλληλεπίδραση
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη των κατηγοριών A, B, C, D, E, F, G, H, H και H.
Σύνοψη μηχανής
Συσκευές
* Αυτόματο σύστημα λιπαντικής * Πλήρης κλειστή ασπίδα * Ηλεκτρικό ντουλάπι με κλιματισμό * Ψυκτικό πετρελαίου ακριβείας * SIEMENS 808D * Αυτοματοποιημένη αφαίρεση τσιπ (αφαίρεση πλευρών) | * SIEMENS 828D * FANUC 0i-TF * ειδικό φωτιστικό |
Προδιαγραφές
Προδιαγραφές | Μονάδα | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Μέγιστη διάμετρος κλίσης | χμ | 950 | 1250 | 1600 | 2000 | |||
Μέγιστη διάμετρος περιστροφής | χμ | 800 | 1250 | 1600 | 2000 | |||
Μέγιστο ύψος του εργαστηρίου | χμ | 800 | 1000 | 1000 | 1250 | |||
Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 2000 | 5000 | 8000 | 12000 | |||
Κύρια ισχύς κινητήρα | kw | 22 | 22 | 30 | 37 | |||
Διάμετρος της επιφάνειας εργασίας | χμ | 800 | 1010 | 1400 | 1800 | |||
Μέγιστη ροπή του τραπεζιού εργασίας | KN.m | 10 | 17.5 | 25 | 32 | |||
Πεδίο ταχυτήτων της επιφάνειας εργασίας | στροφές | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Αριθμός σταθμού εργαλείων | μ.τ.λ. | 4 | 4 | 4 | 4 | |||
Το τμήμα του ράβδου εργαλείου του εξωτερικού εργαλείου στροφής | χμ | 32x40 | 32x40 | 32x40 | 32x40 | |||
Τύπος οχήματος | - | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Χ (διαδιάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Z (διάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Ταξίδι στον άξονα Χ | χμ | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Ταξιδεύσεις στον άξονα Z | χμ | 650 | 650 | 800 | 800 | |||
Πεδίο τροφοδοσίας ((X/Z) | χμ | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Γρήγορη ταχύτητα τροφοδοσίας | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Σύστημα CNC | - | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | |||
Στροφή ροπής του κινητήρα σέρβο ((X/Z) | Ε.μ. | 11/11 | 11/11 | Ασφάλεια, 15/11 | Ασφάλεια, 15/11 | |||
Δυναμικότητα | Κβ | 30 | 37 | 45 | 52 | |||
Καθαρό βάρος μηχανής | χιλιόγραμμο | 8500 | 11000 | 14500 | 18500 | |||
Διάσταση μηχανής (LxWxH) | μm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Μεταφορέας θραύσης | - | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | |||
Τύπος | - | Αυτόματο σύστημα λίπανσης, πλήρως κλειστή προστασία, κλιματιστικό, ψυγείο πετρελαίου | ||||||
Προαιρετικό | - | SIEMENS 828D, FANUC 0i-TF, ειδική συσκευή | ||||||
Λεπτομέρειες μηχανής
1Η σειρά CNC μονό στήλη κατακόρυφο γύρισμα έχει σχεδιαστεί απορροφώντας σύγχρονες προηγμένες τεχνικές σχεδιασμού και κατασκευής και χρησιμοποιώντας CAD μέθοδος βελτιστοποίησης σχεδιασμού,Χρησιμοποιώντας την τελευταία ιδέα σχεδιασμού και εξοπλίζοντας με εγχώρια και ξένα προηγμένα χαρακτηριστικά. 2. Να συνειδητοποιήσει ισχυρή κοπή στην απόδοση της δομής, το βάρος υπερβολικού φορτίου του τραπεζιού εργασίας, το μηχάνημα υψηλή δυναμική και στατική δυσκαμψία, όλη την ασφάλεια κίνησης και τη σταθερότητα,μακρά διάρκεια ζωής και υψηλή αποδοτικότητα επεξεργασίας3. Το μηχάνημα είναι κατάλληλο για εργαλεία κοπής χάλυβα και καρβιδίων υψηλής ταχύτητας, επεξεργασία εργαστηρίων όλων των σιδηρούχων και μη σιδηρούχων μετάλλων και ορισμένων μη μεταλλικών υλικών. 4.Το μηχάνημα μπορεί να ολοκληρώσει τη διαδικασία της ακατέργαστης και να ολοκληρώσει την περιστροφή μέσα και έξω κύλινδροΗ μηχανή αποτελείται κυρίως από στήλη, τραπέζι εργασίας, δοκάρι, κατακόρυφο εργαλειοστάσιο, κύριο κιβώτιο ταχυτήτων,Μηχανισμός ανύψωσης δέσμης, κάθετος μηχανισμός τροφοδοσίας μετά το εργαλείο, συσκευή προστασίας οδηγού δέσμης, πλήρης μηχανή πλήρης θήκης, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, κλπ.
Στήλη
Η στήλη υιοθετεί το σχεδιασμό βελτιστοποίησης του
δομή τύπου κιβωτίου και εύλογη διάταξη στερεωτικού,
για να επιτευχθεί η καλή θερμική σταθερότητα, υψηλή
Η οδός καθοδήγησης της στήλης
υιοθετεί το άλεμα μετά τη σβήσιση, για τη βελτίωση της φθοράς
Οι οδοιπορικές οδούς
υιοθετήσουν σφραγιστικό κάλυμμα από ανοξείδωτο χάλυβα για προστασία
και να μειώσει το ποσοστό διάβρωσης.
δομή τύπου κιβωτίου και εύλογη διάταξη στερεωτικού,
για να επιτευχθεί η καλή θερμική σταθερότητα, υψηλή
Η οδός καθοδήγησης της στήλης
υιοθετεί το άλεμα μετά τη σβήσιση, για τη βελτίωση της φθοράς
Οι οδοιπορικές οδούς
υιοθετήσουν σφραγιστικό κάλυμμα από ανοξείδωτο χάλυβα για προστασία
και να μειώσει το ποσοστό διάβρωσης.
Βάση του πίνακα εργασίας
Η βάση του τραπεζιού εργασίας υιοθετεί υψηλή αντοχή και υψηλή
άκαμπτο υλικό χυτοσιδήρου, για τη βελτίωση της σταθερότητας και
Απορροφούν δονήσεις.
δομή, να ξεπεράσει την άνοδο της θερμοκρασίας του σπινδέλου
επίδραση στην ακρίβεια επεξεργασίας.
Ο σπινδύλος είναι εξοπλισμένος με κωδικοποιητή σπινδύλου, για
να συνειδητοποιήσει σταθερή γραμμική ταχύτητα κοπής.
άκαμπτο υλικό χυτοσιδήρου, για τη βελτίωση της σταθερότητας και
Απορροφούν δονήσεις.
δομή, να ξεπεράσει την άνοδο της θερμοκρασίας του σπινδέλου
επίδραση στην ακρίβεια επεξεργασίας.
Ο σπινδύλος είναι εξοπλισμένος με κωδικοποιητή σπινδύλου, για
να συνειδητοποιήσει σταθερή γραμμική ταχύτητα κοπής.
Εργασιακό τραπέζι
Το τραπέζι εργασίας υιοθετεί υλικό χυτοσίδηρου υψηλής αντοχής και υψηλής άκαμπτης, για να βελτιώσει τη σταθερότητα και να απορροφήσει δονήσεις.
Εργασιακή τραπεζαρία και βάση εργασίας και διαχωρισμός κινητήρα,
με βάση την κίνηση ζώνης τύπου V, το μέγιστο όριο μειώνεται
η δόνηση της θερμότητας του κινητήρα επηρεάζει άμεσα την
ακρίβεια επεξεργασίας.
με βάση την κίνηση ζώνης τύπου V, το μέγιστο όριο μειώνεται
η δόνηση της θερμότητας του κινητήρα επηρεάζει άμεσα την
ακρίβεια επεξεργασίας.
Ηλεκτρικό ντουλάπι
Ηλεκτρικό ντουλάπι τοποθετείται απευθείας μέσα στη στήλη, έτσι ώστε η δομή είναι πιο συμπαγή, εξοικονομήστε χώρο.Η σύνδεση του ηλεκτρικού ντουλαπιού στο κρεβάτι υιοθετούν την ειδική σύνδεση καλωδίου.
Το ηλεκτρικό ντουλάπι είναι εξοπλισμένο με κλιματισμό, ασφάλεια και πρότυπο, για να εξασφαλιστεί σταθερή θερμοκρασία του ελεγκτή, η σταθερότητα του ελεγκτή.
Το ηλεκτρικό ντουλάπι είναι εξοπλισμένο με κλιματισμό, ασφάλεια και πρότυπο, για να εξασφαλιστεί σταθερή θερμοκρασία του ελεγκτή, η σταθερότητα του ελεγκτή.
Δείκτης
Η οδήγηση δέσμης έχει πολύ υψηλή αντοχή φθοράς μετά
σβήσιμο και άλεση, ώστε να εξασφαλίζεται μακροχρόνια σταθερότητα και υψηλή ακρίβεια επεξεργασίας.
Οριζόντια πλάτος οδήγησης μεγάλη με ευρεία δομή καθοδήγησης, βίδα μπάλα στη μέση της οδήγησης σιδηροδρομίας εξονυχιστικά λύσει το πρόβλημα της ροπής κίνησης, οδήγηση υιοθετεί το paster οδήγηση σιδηροδρομίας,καλή σεισμική απόδοση, μεγάλη χωρητικότητα φόρτωσης, μειωμένος συντελεστής τριβής.
Η ανύψωση δέσμης υιοθετεί δύο σημεία συμπίεσης, για να εξασφαλιστεί η ακρίβεια της δέσμης ανύψωσης.
σβήσιμο και άλεση, ώστε να εξασφαλίζεται μακροχρόνια σταθερότητα και υψηλή ακρίβεια επεξεργασίας.
Οριζόντια πλάτος οδήγησης μεγάλη με ευρεία δομή καθοδήγησης, βίδα μπάλα στη μέση της οδήγησης σιδηροδρομίας εξονυχιστικά λύσει το πρόβλημα της ροπής κίνησης, οδήγηση υιοθετεί το paster οδήγηση σιδηροδρομίας,καλή σεισμική απόδοση, μεγάλη χωρητικότητα φόρτωσης, μειωμένος συντελεστής τριβής.
Η ανύψωση δέσμης υιοθετεί δύο σημεία συμπίεσης, για να εξασφαλιστεί η ακρίβεια της δέσμης ανύψωσης.
Μονάδα σπινδέλου
Το εργαστήριο χρησιμοποιεί ολοκληρωμένη, υψηλής ακαμψίας, υψηλής ακρίβειας και σύντομης σταθερής μορφής δομή σφινδάλων,ο σπινδύλος είναι εξοπλισμένος με ένα σύνολο στροφικών ρουλεμάν υψηλής ακρίβειας και ένα σύνολο διπλών σειρών μικρών κυλινδρικών ρουλεμάν. συμπαγή δομή, ταυτόχρονα αντέχουν ακτινοβολία φορτίο, το αξιακό φορτίο και την κλίση στιγμή, και κάτω από την υπερφόρτωση ελαστική παραμόρφωση είναι μικρή,βελτιώθηκε η ακρίβεια περιστροφής του τραπεζιού εργασίας και η ικανότητα μεταφοράς.
Ενεργειακό εργαλείο τεσσάρων σταθμών
Υψηλή ακρίβεια τοποθέτησης, μεγάλη δύναμη σύσφιξης, μεγάλη χωρητικότητα φόρτωσης, σταθερή και αξιόπιστη.
Μονάδα τροφής
Η οριζόντια τροφοδοσία (άξονας Χ) και η κατακόρυφη τροφοδοσία (άξονας Ζ) του εργαλείου τροφοδοτούνται από έναν κινητήρα κυκλικού κυκλικού κυκλώματος (AC servo motor) μέσω της στροφής σφαιριού που οδηγεί τον μειωτή ταχυτήτων,ο μειωτής και η βίδα μέσω της ευέλικτης σύνδεσης ζεύξης, υψηλή απόδοση μετάδοσης, μικρό σφάλμα μετάδοσης, υψηλή ακρίβεια μετάδοσης.
Πηγαίνετε να δείτε.
>>Το εργαστήριο χρησιμοποιεί ολοκληρωμένη, υψηλής ακαμψίας, υψηλής ακρίβειας και σύντομη δομή αγωγού σταθερού τύπου,ο σπινδύλος είναι εξοπλισμένος με ένα σύνολο στροφικών ρουλεμάν υψηλής ακρίβειας και ένα σύνολο διπλών σειρών μικρών κυλινδρικών ρουλεμάν. συμπαγή δομή, ταυτόχρονα αντέχουν ακτινοβολία φορτίο, το αξιακό φορτίο και την κλίση στιγμή, και κάτω από την υπερφόρτωση ελαστική παραμόρφωση είναι μικρή,βελτιώθηκε η ακρίβεια περιστροφής του τραπεζιού εργασίας και η ικανότητα μεταφοράς.
Πηγαίνετε να δείτε.
>>Οι πελάτες μπορούν να επιλέξουν FANUC, SIEMENS ή KND, άλλα συστήματα CNC.
Πηγαίνετε να δείτε.
>>Σύμφωνα με τις ειδικές απαιτήσεις, ολόκληρο το κάλυμμα του μηχανήματος, μεταγωγός τσιπ.
Υπηρεσίες μας
1- Δωρεάν αντικατάσταση εξαρτημάτων που διατίθενται κατά τη διάρκεια της περιόδου εγγύησης.Γρήγορη δράση και απάντηση στις τεχνικές ερωτήσεις ανά πάσα στιγμή καθ' όλη τη διάρκεια ζωής της μηχανής3. Αλλοδαπό μετά το κέντρο εξυπηρέτησης διαθέσιμη σε ορισμένες περιοχές. 4. Μηχανικός εξυπηρέτησης στο εξωτερικό διαθέσιμη κατά την απαίτηση του πελάτη ((σχετικό κόστος που γεννιέται από τον πελάτη).
Εισαγωγή της εταιρείας

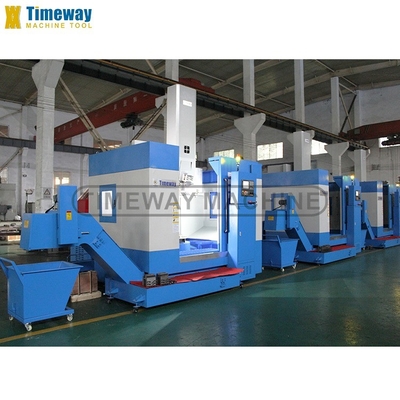

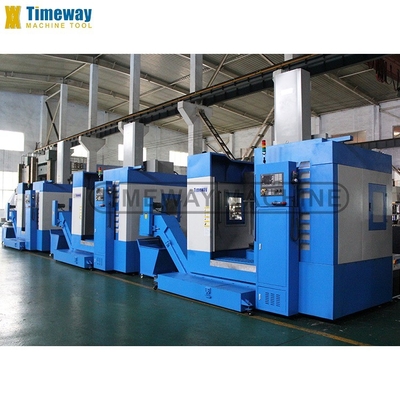

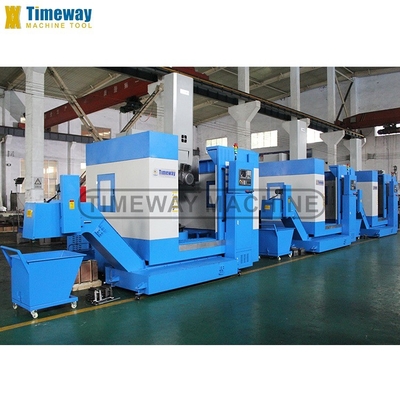

Εμφάνιση κατασκευής:
Προφίλ εργοστασίου:
Το εργοστάσιο μας ιδρύθηκε το 2014. Έχει επαγγελματίες τεχνικούς, μια ομάδα έρευνας και ανάπτυξης, κατασκευάζει και πωλεί εξοπλισμό CNC και παρέχει επαγγελματικές εξατομικευμένες υπηρεσίες.Τα προϊόντα μας χρησιμοποιούνται ευρέως στην επεξεργασία μούχλας, προϊόντα 3C, γεωργικά μηχανήματα, μηχανήματα πετρελαίου, επεξεργασία αυτοκινήτων, αεροδιαστημική βιομηχανία, κλπ., που πωλούνται σε περισσότερες από 60 χώρες και περιοχές στο εσωτερικό και το εξωτερικό.
Προσέγγιση:
Προφίλ εταιρείας:
Η Timeway Machine Tool Co., Ltd είναι μια επαγγελματική εταιρεία κατασκευής μηχανημάτων εργαλείων, τα κύρια προϊόντα περιλαμβάνουν πριονιστήριο, μηχανή άλεσης, μηχανή άλεσης κλπ.Και σύμφωνα με τις ανάγκες του πελάτη μπορούμε επίσης να σχεδιάσουμε και να κατασκευάσουμε διάφορες ειδικές μηχανές., για την παροχή σχετικών υπηρεσιών αναβάθμισης και μετατροπής τεχνολογίας στον τομέα των μηχανημάτων εργαλείων.
Επισκέπτης:
Μέχρι στιγμής, έχουμε λάβει πολλούς πελάτες από το εξωτερικό, και είναι όλοι πολύ ικανοποιημένοι με την εταιρεία μας και τα προϊόντα
Εκθέσεις:
Από την ίδρυση του Υπουργείου Εξωτερικού Εμπορίου, έχουμε συμμετάσχει σε διάφορες εγχώριες και διεθνείς εκθέσεις, όπως η Φθινοπωρινή Έκθεση Καντόν, Έκθεση Πεκίνου,Έκθεση της Σαγκάης, Μόσχα, Αιθιοπία και Ρωσία, και έχουν διατηρήσει μακροπρόθεσμες φιλικές σχέσεις συνεργασίας με τους πελάτες της έκθεσης.
Γενικές ερωτήσεις
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή. 2. Επαγγελματική ομάδα R & D και 25 χρόνια εμπειρία εξαγωγής. 3. Εξαγωγές σε περισσότερες από 60 χώρες.24ωρη ηλεκτρονική υπηρεσία (Skype), WhatsApp, Wechat, Trademanager); 6. 12 μήνες εγγύηση ποιότητας; 7.Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ε: Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: (1) T/T με 30% προκαταβολή, και 70% πληρωμή ισοζυγίου πριν από την αποστολή. (2) Αμετάκλητη LC κατά την προβολή. (3) Western Union, MoneyGram, κλπ.Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
