| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Δυνατότητα προσφοράς: | 500 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2ορισμός |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 2400x1900x2400 χιλιοστά | Βάρος (T): | 3.5 Τ |
| Μέγεθος πίνακα (mm): | 1000x420 | Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 700 |
| Διάδρομος τραπεζιού (Y) (mm): | 450 | Διάδρομος τραπεζιού (Z) (mm): | 450 |
| Ακριβότητα θέσης (mm): | ±0.003 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.003 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 7.5/11 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 400 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 10000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Εγγύηση: | 1 έτος |
| Τετάρτη: | Προσαρμοσμένο | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Σύμφωνα με τον πελάτη | Ταχύτητα σπινθήρα: | 6000 στροφές ανά λεπτό |
| μέγεθος εργασίας: | 900*250mm | Ταξίδι στο τραπέζι εργασίας: | 450*260*380mm |
| Στρίψιμο σπινθήρα: | BT30 | Περιοδικό Εργαλείο: | 10 Εργαλεία |
| Ακριβότητα θέσης: | 00,02 mm | Επαναλαμβάνετε την ακρίβεια θέσης: | 00,01 mm |
| Σύστημα CNC: | Συστήματα CNC GSK ή άλλα | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανών, Εργοστάσια τροφίμων και ποτών, Οικιακή χρήση, Τυπογραφεία, Κατασκευές, Ενέργεια |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Χιλή, Κολομ | Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 48/48/48 |
| Βασικά συστατικά: | Σύστημα CNC | ||
Προδιαγραφές | Μονάδα | Δελτίο ΕΚΑΧ | ||
Τύπος οδηγού με άξονα X/Y/Z | / | Γραμμικό σιδηρόδρομο καθοδήγησης | ||
Δυναμικότητα | ||||
Ταξίδι στον άξονα Χ | χμ | 700 | ||
Ταξιδεύσεις στον άξονα Y | χμ | 450 | ||
Ταξιδεύσεις στον άξονα Z | χμ | 450 | ||

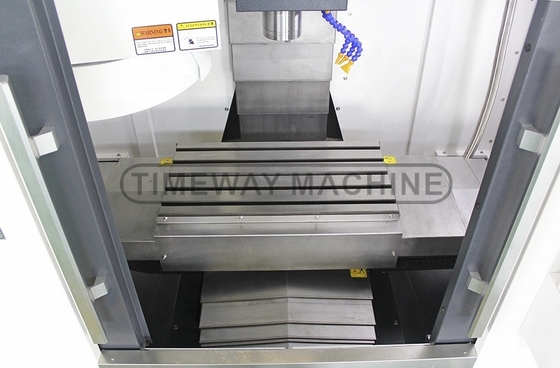

Πίνακας | ||||
Μέγεθος πίνακα | χμ | 1000×420 | ||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 400 | ||
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-80 | ||
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 130-630 | ||
Στρίψιμο | ||||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 495 | ||
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση | ||
Ταχύτητα σπινδέλου | r/min | 8000 | ||
Κύρια ισχύς κινητήρα | kw | 7.5/11 | ||
3 άξονες (X/Y/Z) | ||||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 | ||
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 | ||
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 48/48/48 | ||
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 | ||
Ακριβότητα | ||||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 | ||
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ± 0,003/300 | ||

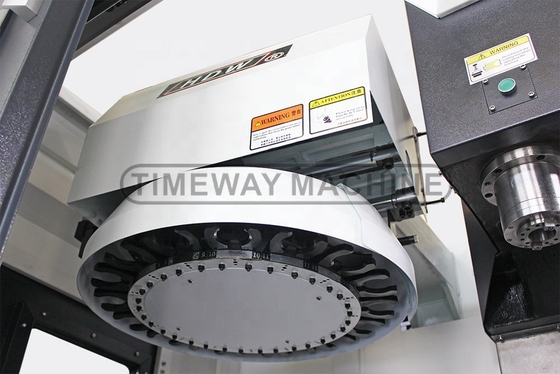

Εργαλειοφυλάκιο (ATC) | ||||
Στυλ ATC | / | Δίσκος | ||
Ικανότητα ATC | εργαλεία | 24 | ||
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 | ||
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 | ||
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) | ||
Μέγιστο μήκος εργαλείου | χμ | 300 | ||
Άλλα | ||||
Ηλεκτρική τροφοδοσία | KVA | 18 | ||
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 | ||
Σύστημα εξισορρόπησης στον άξονα Z | / | - Όχι. | ||
Βάρος της μηχανής | χιλιόγραμμο | 3500 | ||
Συνολική διάσταση (LxWxH) | χμ | 2400 × 1900 × 2400 | ||
Σύστημα CNC | / | FANUC/MITSUBISHI | ||
√ Σύστημα CNC SIEMENS808D √ X/Y/Z: Γραμμικές γραμμές καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
