Δύναμη DB-350 Κανονικός οριζόντιος κύλινδρος βαθύ τρύπα και τρυπάνι μηχανή με 450 mm κεντρικό ύψος σπινδύλης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC, TIMEWAY |
| Πιστοποίηση: | CE ISO9001 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $150,000.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο ναυτικής ικανότητας ή σύμφωνα με τις απαιτήσεις του πελάτη |
| Δυνατότητα προσφοράς: | 250 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Τύπος: | Μηχανή διατρήσεων πάγκων |
|---|---|---|---|
| Μέγιστη διάτρυση Dia. (χιλ.): | 350 | Περιοχή ταχύτητας σπινδέλου (rpm): | 60 - 1000 στροφές/ώρα |
| CNC ή όχι: | Κανονικό | Τετάρτη: | 220/380V |
| Δύναμη (kW): | 30 | Βάρος (kg): | 9000 κιλά |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Γερμανία, Ινδονησία, ΗΑΕ, Νότια Αφρική, Μαλαισία, Αυστραλία | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, εργοστάσια παραγωγής, εργοστάσια επισκευής μηχανημάτων, εργοστάσ |
| Τύπος εμπορίας: | Νέο προϊόν 2020 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | Ρουλεμάν, αντλία, εργαλείο, μηχανή | Περιοχή διαμέτρου τρύπησης: | 60350mm |
| Τρυπώντας με τρυπάνι σειρά διαμέτρων: | 30-100 mm ((Για σειρά τύπου Α) | Μέγιστο βάθος τρύπησης: | 1000-15000 mm |
| Υψόμετρο κέντρου σπινθήρα: | 450 χιλιοστά | Διάμετρος σύσφιξης του εργαστηρίου: | 120-450 χιλιοστά |
| Πεδίο ταχύτητας σπινθήρα κεφαλαίου: | 60-1000 στροφές ανά λεπτό (12 βήματα) | Στρίψιμο σπινθήρα: | 1:20 |
| Κύρια ισχύς κινητήρα: | 30KW | Δύναμη: | Περισσότερα από 60 kW |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

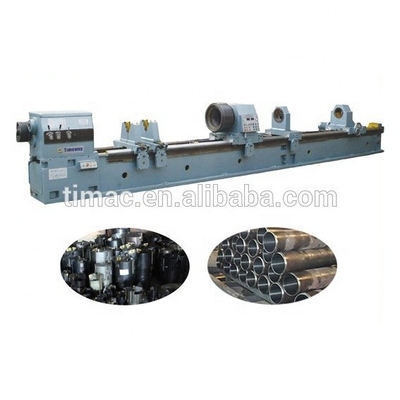

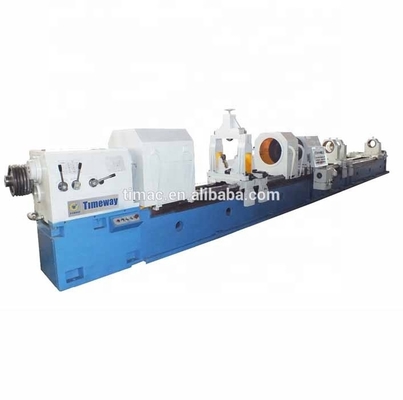

Συνήθως οριζόντιο κύλινδρο με βαθύ τρυπάνι και τρυπάνι
DB-350 DB-350A
Κύρια προοπτικές
Σύνοψη
Σύνοψη μηχανής
- Αυτό το μηχάνημα είναι ειδικά σχεδιασμένο για την επεξεργασία βαθειών οπών κυλινδρικού εργαστηρίου.
- Μπορεί να εκτελέσει διαφορετικές επεξεργασίες, όπως τρυπήματα, τρυπήματα, επεκτάσεις και γυαλισμοί κυλίνδρων, κλπ. Εκτός από την επεξεργασία μέσω τρύπας, μπορεί επίσης να επεξεργαστεί τρύπα βήματος και τυφλή τρύπα.
- Το εργαλειομηχανικό είναι κατάλληλο για την παραγωγή ειδικών κυλίνδρων, κυλίνδρων άνθρακα, υδραυλικών μηχανημάτων, σωλήνων λέβητα υψηλής πίεσης, πετρελαίου, στρατιωτικών, ηλεκτρικών και εναέριων υλικών κλπ.
Βασικές παραστάσεις
Δυναμικότητα και χαρακτηριστικά
- Η διαδικασία υιοθετεί τη λειτουργία περιστροφής του εργασιακού τμήματος και τροφοδοσίας εργαλείων, εάν είναι απαραίτητο το εργαλείο μπορεί επίσης να είναι περιστροφικό.
- Το υγρό κοπής φτάνει στην περιοχή κοπής μέσω συσκευής τροφοδοσίας πετρελαίου ή μέσω της άκρης της ράβδου τρύπησης, η αφαίρεση του τσιπ υιοθετεί τύπο BTA.
- Το μηχάνημα μπορεί να εξοπλιστεί με κουτί τρυπήματος, επιτυγχάνοντας διπλή περιστροφή του κομματιού εργασίας και εργαλεία, και η ενιαία δράση είναι επίσης διαθέσιμηγια την κάλυψη των διαφόρων αναγκών επεξεργασίας.Υπό συνθήκες χαμηλότερης ταχύτητας περιστροφής του εργαστηρίου, μπορεί να εξασφαλιστεί η αποτελεσματικότητα και η ποιότητα της επεξεργασίας.
- Το μηχάνημα έχει ευρεία εφαρμογή σύμφωνα με διαφορετικές απαιτήσεις επεξεργασίας.
- Το DB-350 είναι εξοπλισμένο με κουτί κεφαλής εργασίας, αλλά δεν είναι εξοπλισμένο με κουτί τρύπανσης ή κουτί γεώτρησης.Απροστίθεται στο κουτί τρύπησης ή στο κουτί γεώτρησης με βάση το DB-350, έτσιυψηλότερη αποδοτικότηταεπεξεργασία βαθιάς τρύπας για κυλινδρικά εργαλεία.
Κατάλογος προδιαγραφών
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | DB-350 | DB-350A |
| Περιοχή διαμέτρου γεώτρησης | χμ | / | Φ30-Φ100 |
| Περιοχή διαμέτρου τρύπησης | χμ | Φ60-Φ350 | Φ60-Φ350 |
| Περιοχή βαθύτητας βαρύτητας | χμ | 1000-15000 | 1000-15000 |
| Διάμετρος συμπίεσης του εργασιακού αντικειμένου | χμ | 120-450 | 120-450 |
| Υψόμετρο κέντρου σπινθήρα | χμ | 450 | 450 |
| Το σπιντέλ της κεφαλής είναι γεμάτο τρύπες. | χμ | Φ75 | Φ75 |
| Στρίψιμο της μπροστινής σπινδύλας. | χμ | Φ85 1:20 | Φ85 1:20 |
| Πεδίο ταχύτητας σπινθήρα | r/min | 60-1000 (12 βήματα) | 60-1000 (12 βήματα) |
| Τρύπα σπινθήρα του τρυπάνιου κουτιού | χμ | / | Φ75 |
| Τρύπα με κονιοποιημένη οθόνη μπροστά από το τρυπάνι | χμ | / | Φ85 1:20 |
| Πεδίο ταχύτητας του τρυπανιού | r/min | / | 40-670 (12 βήματα) |
| Πεδίο ταχύτητας τροφοδοσίας (χωρίς βήματα) | mm/min | 5-2000 (χωρίς βήματα) | 5-2000 (χωρίς βήματα) |
| Γρήγορη ταχύτητα μετακίνησης τροφοδοτικού αμαξώματος | m/min | 2 | 2 |
| Κύρια ισχύς κινητήρα | kw | 30 | 30 |
| Δύναμη κινητήρα υδραυλικής αντλίας | kw | 1.5 | 1.5 |
| Δύναμη κινητήρα ταχείας μεταφοράς | kw | 3 | 3 |
| Δρόμος τροφοδοσίας κινητήρα | Ε.μ. | 36 | 36 |
| Δύναμη κινητήρα αντλίας ψύξης | kw | 5.5 (4 ομάδες) | 5.5 (4 ομάδες) |
| Ονομαστική πίεση του συστήματος ψύξης | MPa | 2.5 | 2.5 |
| ροή του συστήματος ψύξης | Ε/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Ονομαστική πίεση υδραυλικού συστήματος | MPa | 6.3 | 6.3 |
| Μέγιστη αξιακή δύναμη του τροφοδοτητή ελαίου | ΣΧ | 6.3 | 6.3 |
| Μέγιστη δύναμη συμπίεσης του τροφοδοτητή ελαίου | ΣΧ | 20 | 20 |

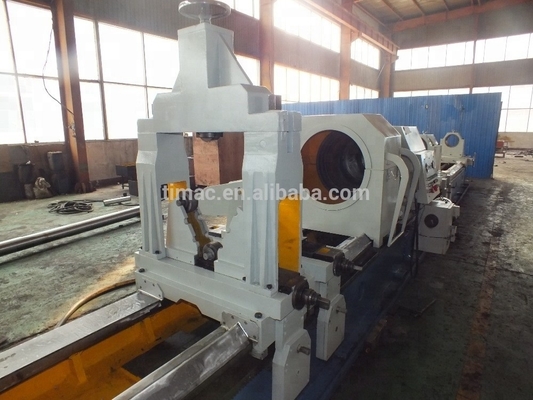

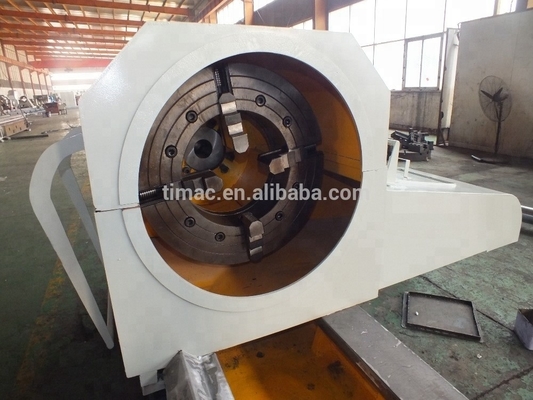

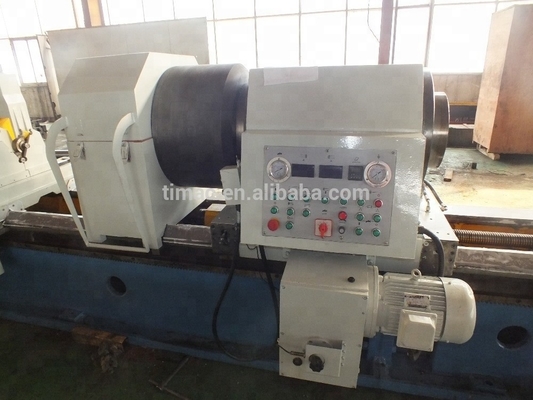

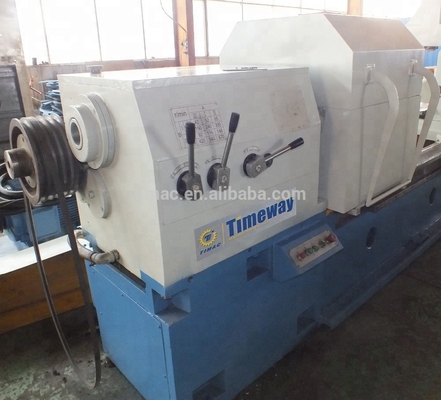

Κύρια εικόνες
Το μηχάνημα αποτελείται από κορμί κρεβατιού, κεφαλίδα, τρυπάνι και τρυπάνι κουτί (προαιρετικό), κορμί τσουλήθρα, φορτηγό τροφοδοσίας, τροφοδοσία πετρελαίου, σύστημα ψύξης, συσκευή αφαίρεσης τσιπ, σταθερή ανάπαυση, υδραυλικό σύστημα,Υποστήριξη βαρέων ράβδων, κινητήρα και ηλεκτρικό σύστημα, κλπ.
Συσκευή και αποστολή
- Πρώτα συσκευασμένο με αδιάβροχο ύφασμα και μετά σε ξύλινη θήκη.
- Μερικά μέρη μπορεί να χρειαστεί να αποσυρθούν και να συσκευαστούν σε ξύλινη θήκη.
- Σύμφωνα με τις διαφορετικές απαιτήσεις του πελάτη, μπορούμε να υιοθετήσουμε διαφορετικές συσκευασίες.
Είτε είναι μηχανή επεξεργασίας βαθιάς τρύπας CNC ή μηχανή γεώτρησης και εξορύξεως βαθιάς τρύπας CNC ή μηχανή γυαλισμού κυλίνδρων CNC, όλοι χρησιμοποιούμε τις ίδιες τυποποιημένες συσκευασίες.
