| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $61,899.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT1 χημικό προϊόν |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 3820x2560x3100 | Βάρος (T): | 3 Τ |
| Μέγεθος πίνακα (mm): | 320x800 | Σύστημα ελέγχου CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 1200 |
| Διάδρομος τραπεζιού (Y) (mm): | 1300 | Διάδρομος τραπεζιού (Z) (mm): | 700 |
| Ακριβότητα θέσης (mm): | 0.04mm | Επαναληπτότητα (X/Y/Z) (mm): | 0,008 |
| Δύναμη κινητήρα σπινδέλου ((kW): | 18.5 | Μέγιστο επιτραπέζιο φορτίο (κλ): | 500 κιλά |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 16, 24 |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Εγγύηση: | 1 έτος |
| Τετάρτη: | Απαιτήσεις του πελάτη | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Μέγεθος τραπεζιού εργασίας (WxL): | 710x1400 |
| Τ-σχισμή (αριθ. / πλάτος / κλίμακα): | 5/18/152.5 | Δυνατότητα φόρτωσης: | 1200 |
| Διαμήκη διαδρομή (X): | 1300 | Διασταυρούμενη μετακίνηση (Y): | 700 |
| Πηγή (Z): | 650 | Απόσταση από τη μύτη του σπινέλου έως το τραπέζι: | 150-800 |
| Απόσταση από το κέντρο του σπινδέλου έως τη στήλη: | 785 | Ταχύτητα σπινθήρα: | 8000 |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής | Τοποθεσία αίθουσας επίδειξης: | Φιλιππίνες, Μαρόκο, ΗΑΕ, Κολομβία, Μπαγκλαντές |
| Βασικά συστατικά: | Μηχανή | Λιμάνι: | Λιμάνι της Κίνας |

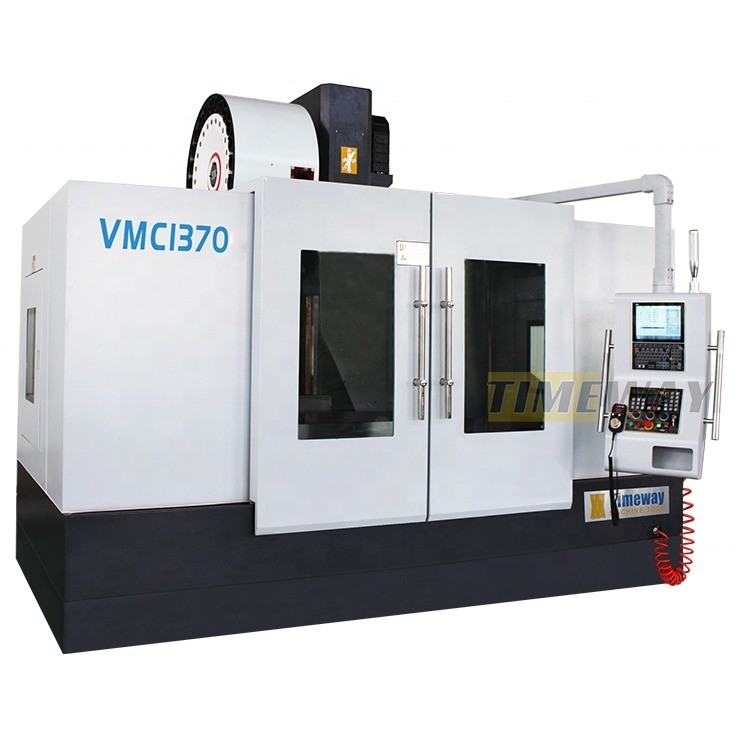

Προδιαγραφές | Μονάδα | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Μέγεθος τραπεζιού εργασίας (WxL) | χμ | 710x1400 | 800x1700 | 900x1800 | 900x2000 | |||
Τ-σχισμή (αριθ. / πλάτος / κλίμακα) | χμ | 5/18/152.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 1200 | 1500 | 1600 | 1600 | |||
Διαμήκη διαδρομή (X) | χμ | 1300 | 1500 | 1600 | 1800 | |||
Διασταυρούμενη μετακίνηση (Y) | χμ | 700 | 800 | 900 | 900 | |||
Πηγή (Z) | χμ | 650 | 700 | 680 | 800 | |||
Απόσταση από τη μύτη του σπινέλου έως το τραπέζι | χμ | 150-800 | 185-885 | 160-840 | 160-960 | |||
Απόσταση από το κέντρο του σπινδέλου έως τη στήλη | χμ | 785 | 810 | 950 | 950 | |||
Σπονδυλικός σπινθήρας | - | BT1 χημικό προϊόν | BT1 χημικό προϊόν | BT1 χημικό προϊόν | BT1 χημικό προϊόν | |||
Ταχύτητα σπινδέλου | στροφές | 8000 | 8000 | 6000 | 6000 | |||
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Δρόμος τροφοδοσίας κινητήρα άξονα X/Y/Z | Ε.μ. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | 0.015 | 0.015 | 0.015 | 0.015 | |||
Ακριβότητα επανατοποθέτησης στον άξονα X/Y/Z | χμ | 0.01 | 0.01 | 0.01 | 0.01 | |||
Κύρια ισχύς κινητήρα | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Πηγή πίεσης αέρα | kg/cm2 | 8 | 8 | 8 | 8 | |||
Δυναμικότητα | Κβ | 30 | 30 | 35 | 40 | |||
Δυνατότητα του περιοδικού εργαλείων | Τ | 24 (Δίσκο) | 24 (Δίσκο) | 24 (Δίσκο) | 24 (Δίσκο) | |||
Τύπος οδήγησης | - | Στρίψιμο (άξονας Y τέσσερις σιδηροτροχιές) | Στρίψιμο (άξονας Y τέσσερις σιδηροτροχιές) | Στρίψιμο (άξονας Y τέσσερις σιδηροτροχιές) | Στρίψιμο (άξονας Y τέσσερις σιδηροτροχιές) | |||
Βάρος της μηχανής | χιλιόγραμμο | 11000 | 14000 | 15000 | 15500 | |||
Διάμετροι μηχανής (LxWxH) | χμ | 3820x2560x3100 | 4200x3520x3055 | 4280x3700x3220 | 4590x3960x3440 | |||
√ Σύστημα CNC FANUC 0i MF √ X/Y: Γραμμικές ράγες καθοδήγησης, Z: Στρίβοντας ράγες καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
