Το μονοκομμένο κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, η επιφάνεια των σιδηροδρόμων σκληρύνεται και αλείφεται με ακρίβεια, υψηλή σταθερότητα και υψηλή ακαμψία.Η καλά σχεδιασμένη δομή εξασφαλίζει εξαιρετική ικανότητα επεξεργασίας.

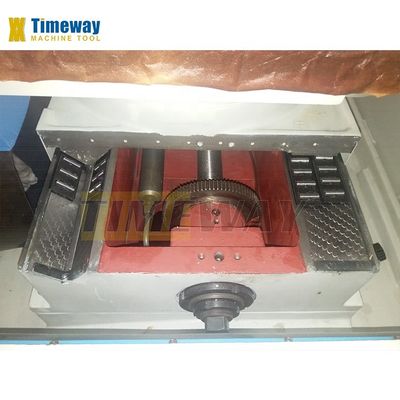

Η βάση του τραπεζιού είναι με υλικό TF και έχει γδαρθεί με ακριβή χειροκίνητο τρόπο. Η στροφή της κεφαλής του τροχού είναι με επίπεδες σιδηροτροχιές V με στρώμα-τροχείο, υψηλή ακρίβεια και χαμηλή τριβή κίνησης.
 |

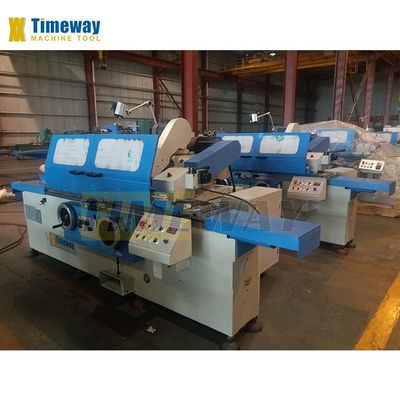

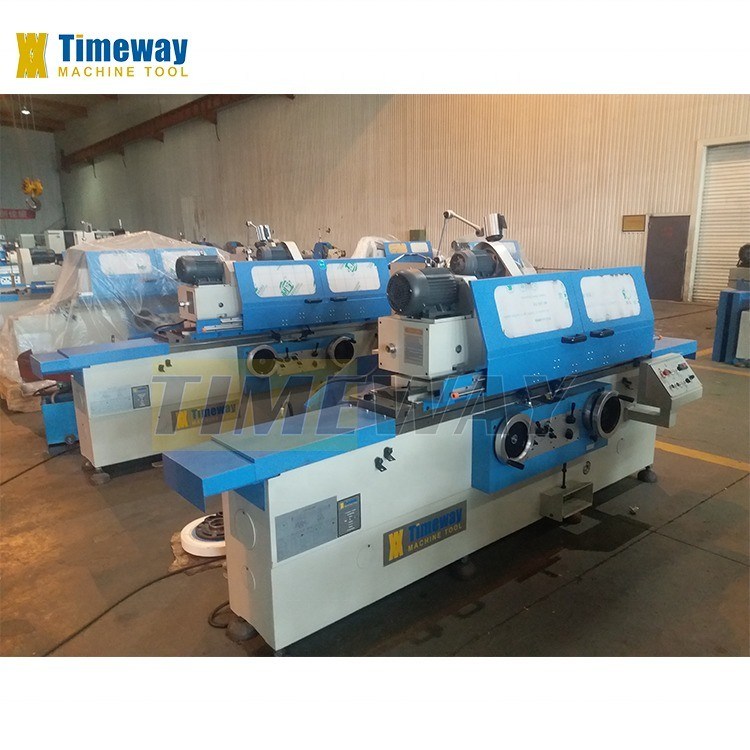

Υψηλής ακρίβειας καθολική κυλινδρική μηχανή άλεσης με απόσταση 2000 mm μεταξύ των κέντρων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $48,000.00/sets 1-1 sets |
|
Λεπτομερής ενημέρωση |
|||
| CNC ή όχι: | Κανονικό | Υπόθεση: | Νέο |
|---|---|---|---|
| Διάστημα άλεσης ((mm): | 500 | Μέγεθος ροδών (χιλ.): | 750 |
| Τραχύτητα επιφάνειας (μm): | 00,32 μm | Επιτραπέζιο μέγεθος (χιλ.): | 750*75*350 |
| Διάδρομος τραπεζιού (X) (mm): | 475 | Διάδρομος τραπεζιού (Y) (mm): | 475 |
| Τετάρτη: | 220V/380V | Μέγεθος (L*W*H): | 2600x2000x2220 |
| Βάρος (kg): | 26000 | Δύναμη (kW): | 15 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Τοποθεσία αίθουσας επίδειξης: | Βιετνάμ, Μαρόκο, Νότια Αφρική, Νότια Κορέα, Καναδά, Ουζμπεκιστάν, Ιταλία | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Βασικά συστατικά: | Μηχανή, ρουλεμάν, αντλία |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα | Απόσταση μεταξύ των κέντρων: | 2000 |
| Υψόμετρο κέντρου: | 350 (370) | Διάμετρος εδάφους (O.D.): | 30-630 |
| Διάμετρος εδάφους (Ι.Δ.): | 30-250 | Διάστημα άλεσης (O.D): | 2000/3000/4000/5000 |
| Δυνατότητα φόρτωσης: | 320 | Γωνία περιστροφής της κεφαλής εργασίας: | 3000 |
| Σπονδυλικός σπινθήρας κεφαλής εργασίας: | 90° | Μέγεθος εξωτερικού γουρουνιού: | 750x75x305 |
| Ταχύτητα σπινθήρα τροχιάς: | 14-140 | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Ο κυλινδρικός σχιστομετρητής G-320 είναι κατάλληλος για τη σχιστομετρία της εξωτερικής επιφάνειας του κυλίνδρου και της κωνικής επιφάνειας· ο καθολικός κυλινδρικός σχιστομετρητής UG-320 είναι κατάλληλος για τη σχιστομετρία της εξωτερικής και εσωτερικής επιφάνειας του κυλίνδρου και της κωνικής επιφάνειας.Για το G-320Για το UG-320, το εργασιακό κεφάλι υιοθετεί κινητήρα μετατροπέα για να συνειδητοποιήσει την απρόσκοπτη ρύθμιση της ταχύτητας.η κεφαλή εργασίας μπορεί να περιστραφεί σε οποιαδήποτε θέση εντός της κατεύθυνσής της 90°Για την UG-320, η κυλινδρική μηχανή άλεσης διαθέτει εσωτερική μηχανή άλεσης,Το εσωτερικό σφινδάλιο άλεσης υποστηρίζεται από ακριβές ρουλεμάν. Η διαμήκη κίνηση της πλάκας εργασίας οδηγείται από υδραυλικό ή από χειροκίνητο τροχό. Η πλάκα εργασίας μπορεί να περιστραφεί σε ένα ορισμένο βαθμό, ώστε να είναι κατάλληλη για άλεση.
Ο τροφοδότης είναι ο υδραυλικός, ο οποίος πραγματοποιεί αυτόματη περιοδική τροφοδοσία και γρήγορη τροφοδοσία.που καθιστούν το σπιντέλ υψηλής ακαμψίας και σταθερότηταςΤο ένα κομμάτι κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, η επιφάνεια των σιδηροδρόμων σκληροποιημένη και με ακρίβεια, υψηλή σταθερότητα και υψηλή ακαμψία.Οι χρόνοι μαρτυρούν:Η καλά σχεδιασμένη δομή εξασφαλίζει εξαιρετική ικανότητα επεξεργασίαςΟ πίνακας βάσης γλιστράει με υλικό TF και έχει γδαρθεί με χειροκίνητη ακρίβεια.
Ο σπινδύλος της κεφαλής εργασίας, ο σπινδύλος της κεφαλής τροχού, ο εσωτερικός σπινδύλος άλεσης, η αντλία ψύξης, η υδροδυναμική και η υδροστατική αντλία ελαίου κινούνται από ξεχωριστούς κινητήρες.Κάθε κινούμενο μέρος της μηχανής έχει ηλεκτρική, υδραυλική και μηχανική δομή κλειδαριού το μηχάνημα είναι καλά σχεδιασμένο με ευχάριστη εμφάνιση,Όλα τα μοχλούς ελέγχου είναι συγκεντρωμένα στο πάνελ που κάνουν την λειτουργία εύκολη. Η καρέκλα τροχών μπορεί να συναρμολογηθεί στην επιφάνεια του τραπεζιού εργασίας ή στην επιφάνεια της καρέκλας..
Ο τροφοδότης είναι ο υδραυλικός, ο οποίος πραγματοποιεί αυτόματη περιοδική τροφοδοσία και γρήγορη τροφοδοσία.που καθιστούν το σπιντέλ υψηλής ακαμψίας και σταθερότηταςΤο ένα κομμάτι κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, η επιφάνεια των σιδηροδρόμων σκληροποιημένη και με ακρίβεια, υψηλή σταθερότητα και υψηλή ακαμψία.Οι χρόνοι μαρτυρούν:Η καλά σχεδιασμένη δομή εξασφαλίζει εξαιρετική ικανότητα επεξεργασίαςΟ πίνακας βάσης γλιστράει με υλικό TF και έχει γδαρθεί με χειροκίνητη ακρίβεια.
Ο σπινδύλος της κεφαλής εργασίας, ο σπινδύλος της κεφαλής τροχού, ο εσωτερικός σπινδύλος άλεσης, η αντλία ψύξης, η υδροδυναμική και η υδροστατική αντλία ελαίου κινούνται από ξεχωριστούς κινητήρες.Κάθε κινούμενο μέρος της μηχανής έχει ηλεκτρική, υδραυλική και μηχανική δομή κλειδαριού το μηχάνημα είναι καλά σχεδιασμένο με ευχάριστη εμφάνιση,Όλα τα μοχλούς ελέγχου είναι συγκεντρωμένα στο πάνελ που κάνουν την λειτουργία εύκολη. Η καρέκλα τροχών μπορεί να συναρμολογηθεί στην επιφάνεια του τραπεζιού εργασίας ή στην επιφάνεια της καρέκλας..
Προδιαγραφές | Μονάδα | UG-320 |
Απόσταση μεταξύ των κέντρων | χμ | 1000/1500/2000/3000 |
Υψόμετρο κέντρου | χμ | 180 |
Διάμετρος εδάφους (O.D.) | χμ | 8-320 |
Διάμετρος εδάφους (Ι.Δ.) | χμ | 30-100 |
Διάστημα άλεσης (O.D) | χμ | 1000/1500/2000/3000 |
Διάστημα άλεσης (I.D.) | χμ | 125 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 150 |
Γωνία περιστροφής της κεφαλής εργασίας | ° | +90° |
Σπονδυλικός σπινθήρας κεφαλής εργασίας | - | ΜΤ4 |
Ταχύτητα σπινθήρα της κεφαλής εργασίας | στροφές | 25-220 (χωρίς βήματα) |
Ταχύτητα σπινθήρα τροχιάς | στροφές | 1670 |
Ταχύτατη μετακίνηση τροφοδοσίας με την κεφαλή τροχού | χμ | 50 |
Διασταυρούμενη κίνηση με την κεφαλή τροχού | χμ | 246 |
Γωνία περιστροφής της κεφαλής τροχού | ° | ± 30° |
Η τροφοδοσία της τροχιάς από την τροχιά χειρός ανά στροφή (ακατέργαστη/τελή) | χμ | 2/0.5 |
Τροφοδοσία κεφαλιού τροχού του χειροκίνητου τροχού ανά γραμμάριο. (ακατέργαστο/τελές) | χμ | 0.01/0.0025 |
Μέγεθος εξωτερικού γουρουνιού | χμ | 400x50x203 |
Μέγιστη περιφερειακή ταχύτητα του γρανάζοντα | m/s | 35 |
Εσωτερική ταχύτητα σφαιριού άλεσης | στροφές | 10000/15000 |
Μέγεθος εσωτερικού άλεσης | χμ | Μέγιστο: 50x25x13, ελάχιστο: 17x20x6 |
Τραπέζι τροφοδοσίας χειροκίνητου τροχού ανά στροφή. | χμ | 6 |
Γωνία περιστροφής του τραπεζιού (CW) | ° | 3°/3°/2°/2° |
Γωνία περιστροφής του τραπεζιού (CCW) | ° | 7°/6°/5°/3° |
Ταχύτητα τροφοδοσίας κατά μήκος του πίνακα | m/min | 0.1-4 |
Στενές φτερούγες από ουρά | - | ΜΤ4 |
Ταξίδι με φτερούγες | χμ | 30 |
Δύναμη εξωτερικού κινητήρα άλεσης | kw | 5.5 |
Δύναμη κινητήρα εσωτερικής άλεσης | kw | 1.1 |
Δύναμη κινητήρα κεφαλής εργασίας | kw | 1.5 |
Ακαθάριστο βάρος | χιλιόγραμμο | 5300/6100/7900/9900 |
Μέγεθος συσκευασίας (LxWxH) | μm | 322/422/540/739x200x205 |

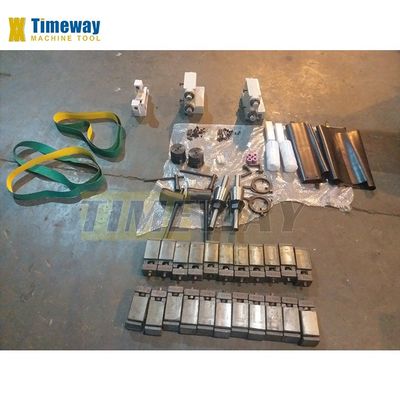

Μέτρηση πλάκας γέφυρας | Σταθμός ισορροπίας |
Ανοιχτή σταθερή ανάπαυση | Μαγνητικός διαχωριστής |
Φλάντζες τροχών | Φίλτρο χαρτιού |
Εξαγωγέας τροχών | Εγκαταστάσεις κεντρικής άλεσης |
Στροφή ισορροπίας | Σχετική σταθερή ανάπαυση |
Τρίχωμα | Τελικός ντύστης τροχών |
Υδροδοτήμα ψύξης | Φόρεμα τροχού ακτίνας |
Καρβιδικό κέντρο | ΔΕΠ |
Σκύλος οδήγησης | |
Συσκευή με τροχό (χωρίς πένα διαμαντιού) | |
Φως εργασίας | |
Κλίνος ισοπέδωσης | |
Εσωτερική συσκευή άλεσης (UG) | |
Τριδαχτυλικός σχοινί (UG) | |
Άξονας επέκτασης (UG) | |
Εσωτερικός άλεμος (UG) | |
Πλήρες σύνολο εργαλείων | |
Εγχειρίδιο λειτουργίας (Αγγλική έκδοση) |
Εξωτερική άλεση για περιστρεφόμενα μέρη
Προμηθεύεται με αφαιρούμενη εσωτερική συσκευή άλεσης.
Το σπινδύλιο της κεφαλής τροχού υποστηρίζεται από ρυμουλκούμενο βιμεταλικού κελύφους, το οποίο καθιστά το σπινδύλιο υψηλή ακαμψία και σταθερότητα, εξασφαλίζοντας βαριά, εξαιρετική επιφάνεια τελειοποίησης.
Η κεφαλή άλεσης μπορεί να περιστραφεί κατά 180° για να αλλάξει από εσωτερική προς εξωτερική άλεση.
Η κεντρική ομάδα χειριστών και η εύλογα κατανεμημένη δράση
Οι χειριστήρες είναι πολύ σαφείς και χρήστης-
Φιλικό στο μπροστινό μέρος της μηχανής.
Οι χειριστήρες είναι πολύ σαφείς και χρήστης-
Φιλικό στο μπροστινό μέρος της μηχανής.
