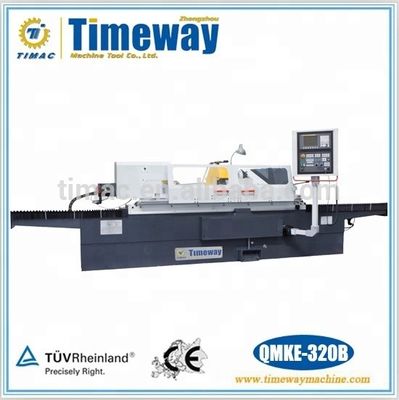

Μηχανή τριβής αλεξίστρου CNC για στρογγυλοτητα O.D 1.5um και μέγιστο βάρος του εργαστηρίου 150kg
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE ISO |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $50,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο ή ξύλινη παλέτα |
| Δυνατότητα προσφοράς: | 200 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Μηχανή τριβής ακροβόλου CNC | CNC ή όχι: | ΚΑΤ |
|---|---|---|---|
| Υπόθεση: | Νέο | Τετάρτη: | 380V 50Hz |
| Μέγεθος (L*W*H): | Ως πραγματική κατάσταση | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Σύμφωνα με τις ανάγκες του πελάτη | Υψόμετρο κέντρου: | 180 χιλιοστά |
| Μέγιστο βάρος κομματιών προς κατεργασία: | 150 κιλά | Περιφερειακή ταχύτητα τροχού: | 35m/s |
| Ταχύτητα σπινθήρα τροχού: | 1100RPM | Στρογγυλότητα: | 1,5 χιλ |
| Ακατέργαστη επιφάνεια: | Ra0,32um | Διάμετρος και μήκος στύσης: | Προσαρμογές |
| Σύστημα CNC: | Σύστημα CNC SYNTEC της Ταϊβάν ή άλλα | Μέγεθος τροχού: | 600*75*305mm |
| Μέγιστο μήκος άλεσης: | 1000 χιλιοστά | Βάρος: | Ως πραγματική κατάσταση |
| Μέγιστη αλέθοντας διάμετρος: | 320 χιλιοστά | Δύναμη: | 21.475kw |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

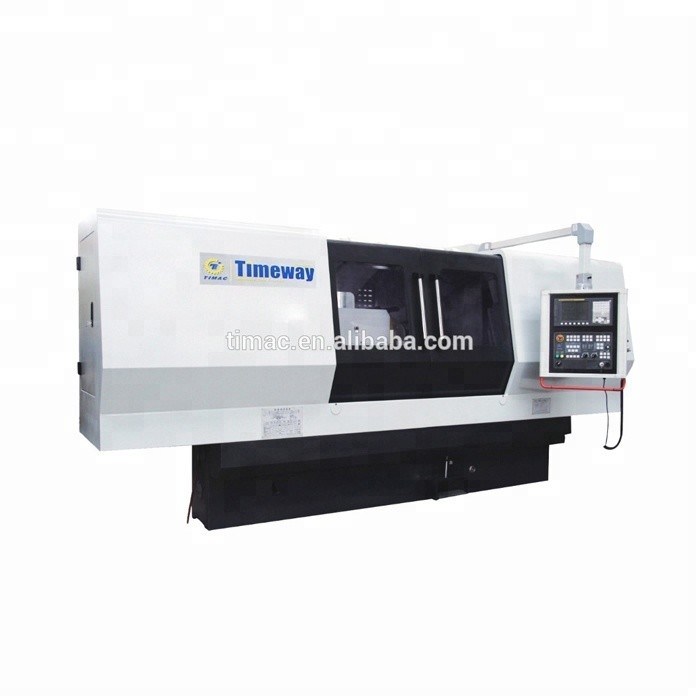

Μηχανή τριβής CNC (Camshaft)
Επικεφαλής:
Βασικές λειτουργίες και χαρακτηριστικά
1Αυτή η σειρά μηχανών είναι ο ιδανικός εξοπλισμός επεξεργασίας αυτοκινήτων, μοτοσικλετών και άλλων μηχανών με ακουστικό άξονα, με υψηλή απόδοση, καλή ακρίβεια, απλή λειτουργία, υψηλό κόστος,που επιτρέπουν σε ένα άτομο να χειρίζεται περισσότερα από ένα.
2Χρησιμοποιώντας το σύστημα CNC SYNTEC της Ταϊβάν (άλλα συστήματα μπορούν επίσης να ρυθμιστούν σύμφωνα με το Custom, όπως το σύστημα CNC FANUC ή SIEMENS).
3Το πλαίσιο τροχών χρησιμοποιεί υβριδική συναρμολόγηση σπινδέλου υψηλής ταχύτητας, με υψηλή ακρίβεια περιστροφής, ακαμψία και άλλα χαρακτηριστικά.
4Χρησιμοποιώντας ιδιόκτητο λογισμικό CNC.
5- Διαμορφώστε ξεχωριστό ηλεκτρικό κουτί, δεξαμενή και δεξαμενή διήθησης.
6Ο κινητήρας τροχών υιοθετεί συσκευή ρύθμισης συχνοτήτων εναλλασσόμενου ρεύματος, η οποία μπορεί βασικά να επιτύχει σταθερή γραμμική ταχύτητα άλεσης.
Κύρια αξεσουάρ
- Συσκευή για την οδοντοστοιχία τροχών
- Κέντρο τροχού
- Στροφή ισορροπίας
- Ανοιχτού τύπου σταθερή ανάπαυση
- Εξαγωγέας τροχών
- Μαγνητικός διαχωριστής
Επιπλέον αξεσουάρ
- Σταθμός εξισορρόπησης τροχών
- Μηχανή μέτρησης διαμέτρου
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| Διάολε, θα γκρεμιστούμε. | χμ | Φ8-Φ200 | Φ8-Φ320 |
| Μέγιστο μήκος που πρέπει να αλείφεται | χμ | 500 | 1000 |
| Υψόμετρο κέντρου | χμ | 135 | 180 |
| Απόσταση μεταξύ των κέντρων | χμ | 500 | 1000 |
| Κέντρο κεφαλαίου | Μορς 4# | Μορς 5# | |
| Κέντρο της ουράς | Μορς 4# | Μορς 4# | |
| Μέγιστο βάρος του τεμαχίου που πρόκειται να αλεθεί | χιλιόγραμμο | 30 | 150 |
| Μέγεθος τροχού | χμ | Φ400*50*Φ203 | Φ600*75*Φ305 |
| Περιφερειακή ταχύτητα τροχού | m/s | 35 | 35 |
| Ταχύτητα περιστροφής σφαιριού τροχού | στροφές | 1100 | 1100 |
| Μίν. ποσότητα παλμού στον άξονα Χ | χμ | 0.001 | 0.001 |
| Μίν. ποσότητα παλμού στον άξονα Z | χμ | 0.001 | 0.001 |
| Στρογγυλότητα | Εμ... | 1.5 | 1.5 |
| Διαγράμματα ομοιόμορφα στη διαμήκη διατομή | Εμ... | 5 | 5 |
| Ακατέργαστη επιφάνεια | Εμ... | Ρα0.32 | Ρα0.32 |
| Συνολική ισχύς κινητήρα | kw | 10.825 | 21.475 |
| Δύναμη μήκους σεροκινητήρα | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
| Δύναμη εγκάρσιας κινητήρα servo | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |

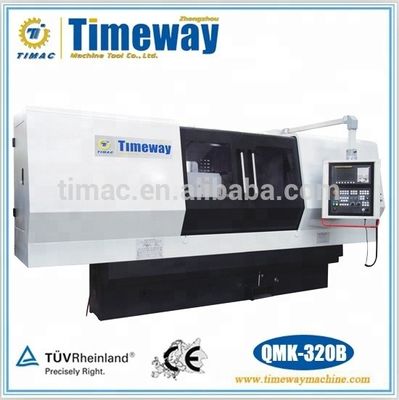

Σημειώσεις: Διαφορά μεταξύ της σειράς QMK και της σειράς QMKE: η σειρά QMK υιοθετεί πλήρη ασπίδα προστασίας· η σειρά QMKE υιοθετεί ημιπροστατευτική ασπίδα.

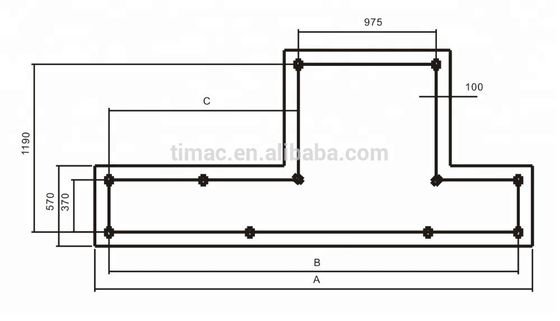

Σχεδίαση θεμελιώδους στοιχείου
Το βάθος του θεμέλιου εξαρτάται από τις ιδιότητες του εδάφους, αλλά πρέπει να είναι μικρότερο από 400 mm.
