1550x1300x1400mm Υψηλής ακρίβειας μηδενιστική μηχανή άλεσης για γραμμή παραγωγής
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $19,999.00/sets 1-4 sets |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Μηχανή άμεσης άλεσης | CNC ή όχι: | Κανονικό |
|---|---|---|---|
| Υπόθεση: | Νέο | Τετάρτη: | 380v |
| Μέγεθος (L*W*H): | 1550x1300x1400 χιλιοστά | Εγγύηση: | 1 έτος |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Μεγάλη ακρίβεια Centerless Grinder: | Μηχανή άμεσης άλεσης υψηλής ακρίβειας |
| Μέγιστη αλέθοντας διάμετρος: | 40 χιλιοστά | Δύναμη: | 7.5kw |
| Βάρος: | 2000 κιλά | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων

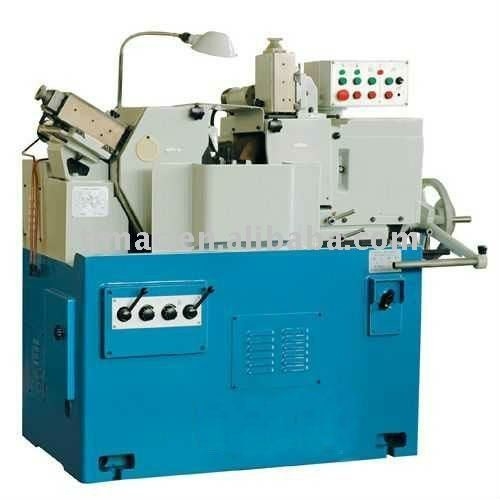

Μηχανή άμεσης άλεσης υψηλής ακρίβειας
Ειδικά χαρακτηριστικά:
1Η διάταξη της μηχανής είναι ότι η κεφαλή του τροχού άλεσης είναι σταθερή και η κεφαλή του τροχού ρύθμισης είναι κινητή.
2Ο σπινδάλιος του γρανάζοντα τροχού στηρίζεται σε πολλαπλά υδροδυναμικά ρουλεμικά ελαίου με μακρύ τμήμα και είναι σχεδιασμένος σε δομή ανεξάρτητης κίνησης.
3Ο σπινδύλος του τροχού ρύθμισης στηρίζεται σε κωνικά συρόμενα ρυμουλκούμενα ρυμουλκούμενα με κωνικό σχήμα 1:30.
4Το διακανονιστικό τροφοδοτικό λουκέτο τροφοδοσίας υποστηρίζεται από τον οδηγό ρολ της βελόνας και χρησιμοποιείται διαφορική οδήγηση για την εκτέλεση της κίνησης τροφοδοσίας.
5Ο μετατροπέας συχνοτήτων εναλλασσόμενου ρεύματος χρησιμοποιείται για να αλλάζει την ταχύτητα του τροχού ρύθμισης απεριόριστα.
6Το μηχάνημα είναι εξοπλισμένο με μηχανισμό κοπής.
Εφαρμογές:
Η μηχανομηχανή ακαθόριστης άλεσης υψηλής ακρίβειας χρησιμοποιείται κυρίως για την άλεση κυλινδρικής επιφάνειας δακτυλικών και άξονων, καθώς και για την άλεση διαφόρων σταδιακών,Κωνικές και κυλινδρικές επιφάνειες σε ημιαυτόματη λειτουργία.
Προδιαγραφές | GT1040A | |
Διάμετρος άλεσης | Μέσω της άλεσης ζωοτροφών | 2 ~ 40 mm |
Στρίψιμο τροφοδοσίας | 7 ~ 40 mm | |
Μέγιστο μήκος άλεσης με κανονική ανάπαυση εργασίας | Μέσω της άλεσης ζωοτροφών | 140 χιλιοστά |
Στρίψιμο τροφοδοσίας | 120 χιλιοστά | |
Προδιαγραφές της γρανάζου | PSA350x125x127mm | |
Προδιαγραφές του τροχού ρύθμισης | PSA250x125x127mm | |
Ταχύτητα της γρανάζου | 1870 r/min | |
Ρυθμιστική ταχύτητα τροχού | 10~180r/min (χωρίς βήματα) | |
Γωνία περιστροφής του τροχού ρύθμισης | Σε κάθετο επίπεδο | -2°~+4° |
Σε οριζόντιο επίπεδο | 0°~+3° | |
Ποσότητα τροφής ανά διαίρεση του τροφοδοτικού χειροτροχίου | 00,002 mm | |
Ποσότητα ζωοτροφών ανά διαίρεση του ρούχου | 00,01 mm | |
Υψόμετρο των κεντρικών γραμμών των δύο τροχών προς το κάτω μέρος του σταθμού εργασίας | 190 χιλιοστά | |
Υψόμετρο των κεντρικών γραμμών των δύο τροχών προς το πάτωμα | 985 χιλιοστά | |
Συνολική ισχύς | 7.5kw | |
Δυναμικότητα κινητήρα γρανάζου | 1.5kw | |
Δύναμη ρύθμισης κινητήρα τροχών | 3N~50HZ 380V | |
Συνολικές διαστάσεις (LxWxH) | 1550x1300x1400 χιλιοστά | |
Βάρος της μηχανής (περίπου) | 2000 kg | |
Ακριβότητα άλεσης | Στρογγυλότητα | 00,002 mm |
Κύλινδρος | 00,003 mm | |
Ακατέργαστη επιφάνεια | 0.32um | |
