Μηχανή οριζόντιας βαθιάς τρύπας CNC με ακρίβεια σωλήνα με μέγιστο βάθος εξόντωσης 6000 mm
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE ISO |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $65,000.00/sets >=1 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο ναυτικής ικανότητας ή σύμφωνα με τις απαιτήσεις του πελάτη |
| Δυνατότητα προσφοράς: | 200 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής | Τοποθεσία αίθουσας επίδειξης: | Ιταλία, Γαλλία, Ινδονησία, Αλγερία, Ρουμανία, Ουζμπεκιστάν, Μαλαισία, Αυστραλία |
|---|---|---|---|
| Ελέγχος εξόδου με βίντεο: | Παροχή | Έκθεση δοκιμής μηχανής: | Παροχή |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | ΠΛΚ, Μηχανή, Μηχανή | Υπόθεση: | Νέο |
| CNC ή όχι: | ΚΑΤ | Τετάρτη: | 380V/50Hz |
| Μέγεθος (L*W*H): | 15500x2100x1900 χιλιοστά | Βάρος (kg): | 8000 |
| Δύναμη (kW): | 2.2 | Βασικά σημεία πώλησης: | Αυτοματοποιημένο |
| Εγγύηση: | 1 έτος | Χρώμα: | Σύμφωνα με του πελάτη απαιτήστε |
| Περιοχή διαμέτρου εξόρισσης: | 100500mm | Μέγιστο βάθος οξυγόνου: | 1000-15000 mm |
| Υψόμετρο κέντρου σπινθήρα: | 350 χιλιοστά | Μέγιστο βάθος επεξεργασίας: | 6000 χιλιοστά |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Εργασίες: | Επεξεργασία βαθειών τρυπών μετάλλου |
| Σύστημα CNC: | Δέλτα της Ταϊβάν ή άλλα | Τύπος μηχανής: | Οριζόντια δομή |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Οριζόντια βαριά μηχανή CNC κυλίνδρου βαθιάς τρύπας
DHK-350 DHK-500 DHK-800
Κύρια προοπτικές
Σύνοψη
Σύνοψη μηχανής
- Η σειρά CNC deep hole honing machine είναι το ειδικό μηχάνημα για την οξυνόμενη και γυαλιστερή επεξεργασία βαθιάς τρύπας.είναι μια ιδανική μηχανή επεξεργασίας βαθιάς τρύπας με υψηλή ακρίβεια και υψηλή απόδοση.
- Η τροποποιημένη έκδοση τύπου του μηχανήματος μπορεί να σχεδιαστεί σύμφωνα με τις διαφορετικές απαιτήσεις.τοποθέτηση και ποσοτικοποίηση στη διαδικασία παραγωγήςΜε την ανάπτυξη της υψηλής απόδοσης ακαθαρτικής και αυτοματοποιημένης μηχανής οξείας, το εύρος εφαρμογών οξείας θα γίνει όλο και ευρύτερο.
Βασικές παραστάσεις
Δυναμικότητα και χαρακτηριστικά
- Το μηχάνημα υιοθετεί τη λειτουργία του σταθερού εργασιακού τμήματος, με το σφιχτό κεφάλι να περιστρέφεται και να αντιστρέφεται.φιάλη αέρα, τετράγωνο σώμα, το εργασιακό κομμάτι με περιστρεφόμενο άξονα και πλάκα φλάντζης κλπ.
- Η μηχανή μπορεί να προγραμματιστεί για να συνειδητοποιήσει αυτόματη λειτουργία, με ρύθμιση μέχρι τον χρόνο οξείας,συχνότητα ανταλλαγής και απόσταση επιμόρφωσηςΗ μηχανή επιλέγει το σύστημα ελέγχου Taiwan Delta με οθόνη αφής ανθρώπινης-μηχανής.
- Η τραχύτητα της επιφάνειας είναι έως Ra 0,2μm και η στρογγυλότητα είναι μικρότερη από 0,03mm, η ανοχή τρύπων είναι έως IT7 ή υψηλότερη.
- Με τη χρήση του ειδικού ελαίου ψύξης, η περιοχή εργασίας δεν παραμορφώνεται σχεδόν καθόλου και έχει την υψηλότερη ακρίβεια σε μέγεθος και γεωμετρία με εξαιρετικό φινίρισμα επιφάνειας.Η εξόρυξη είναι η σημαντική μέθοδος επεξεργασίας της ακριβούς εσωτερικής τρύπας και της μακράς τρύπας, η οποία έχει υψηλή απόδοση.
- Υπάρχει η διασταυρούμενη υφή στην επιφάνεια του πετρελαίου, είναι καλό για την προστασία της ταινίας λιπαντικού και την αποφυγή της αποτελεσματικής εμφάνισης ενσωματωμένης άμμου.

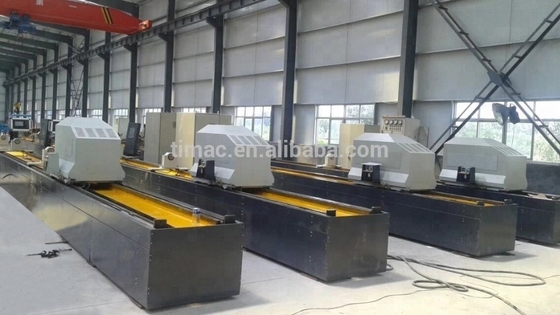

Το πραγματικό διάγραμμα
Κύρια δομή: Κεφάλαιο κρεβατιού, κουτί κεφαλής, ηλεκτρικό ντουλάπι, λειτουργικός πίνακας, συσκευή συμπίεσης τύπου V, προστατευτικός φρουρός, τροχός καθοδήγησης της ράβδου οδοντογόνου, γραμμική σιδηροτροχιά καθοδήγησης.
Κατάλογος προδιαγραφών
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | DHK-350 | DHK-500 | DHK-800 |
| Περιοχή διαμέτρου εξόρισσης | χμ | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Μέγιστο βάθος οξυγόνου | χμ | 1000-15000 | 1000-15000 | 1000-15000 |
| Υψόμετρο κέντρου σπινθήρα | χμ | 350 | 500 | 650 |
| Πεδίο ταχύτητας σπινθήρα του κιβωτίου ράβδου εξόρισσης | r/min | 20-200(Αδρόβιο) | 10-250 ((Δεν έχει βήμα) | 20-250 ((Χωρίς βήματα) |
| Διάμετρος συμπίεσης του εργασιακού αντικειμένου | χμ | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Πεδίο ταχύτητας μετατροπής οχήματος | m/min | 1-20 ((Αδυναμικό) | 1-20 ((Αδυναμικό) | 1-20 ((Αδυναμικό) |
| ροή αντλίας ψύξης | Ε/min | 100 | 150 | 200, AB 50 |
| Όγκος δεξαμενής ελαίου του συστήματος ψύξης | Α | 300 | 300 | 500 |
| Πίεση διεύρυνσης της κεφαλής οξυγόνου | MPa | 0.3-4 ((Παραλλακτική) | 0.3-4 ((Παραλλακτική) | 0.3-4 ((Παραλλακτική) |
| Δύναμη κινητήρα σπινθήρα του κουτιού μπαρ για την οξεία | kw | 11 (AC servo) | 11 (AC servo) | 15 (AC servo) |
| Ανταλλακτική ισχύς κινητήρα | kw | 5.5 (AC servo) | 4.5 (AC servo) | 5.5 (AC servo) |
| Μηχανή σύσφιξης και επέκτασης Δυνατότητα οξείας κεφαλής | kw | 0.75 (AC servo) | 0.75 (AC servo) | 0.75 (AC servo) |
| Δύναμη κινητήρα αντλίας ψύξης | kw | 2.2 | 2.2 | 2.2 |
Λεπτομερείς εικόνες
Συσκευή και αποστολή
- Πρώτα συσκευασμένο με αδιάβροχο ύφασμα και μετά σε ξύλινη θήκη.
- Μερικά μέρη μπορεί να χρειαστεί να αποσυρθούν και να συσκευαστούν σε ξύλινη θήκη.
- Σύμφωνα με τις διαφορετικές απαιτήσεις του πελάτη, μπορούμε να υιοθετήσουμε διαφορετικές συσκευασίες.
Είτε είναι μηχανή επεξεργασίας βαθιάς τρύπας CNC ή μηχανή γεώτρησης και εξορύξεως βαθιάς τρύπας CNC ή μηχανή γυαλισμού κυλίνδρων CNC, όλοι χρησιμοποιούμε τις ίδιες τυποποιημένες συσκευασίες.
